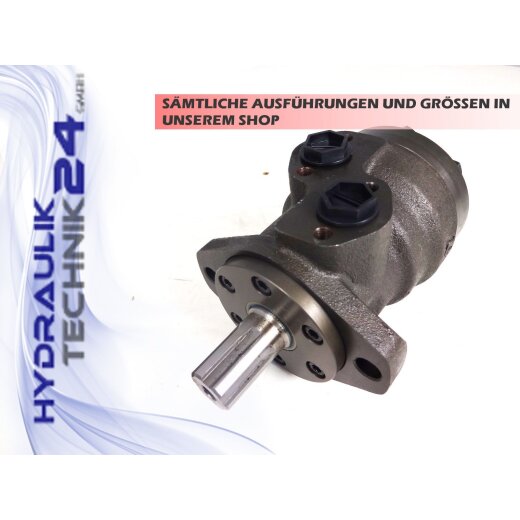

Ölmotor; Gerollermotor 315 ccm mit Keilwelle bzw. Profilwelle mi
Beschreibung zu diesem Hydraulikmotor:
Ölmotor neu.
Ausführung: Gerollermotor.
Kleine Erklärung zum Geroller-Motor: Der Geroller-Motor hat Rollen im Zahnradring, im Gegensatz zum Gerotormotor. Die Rollen im Zahnradring und deren hydrodynamischen Schmierung vermindern die Friktion auf ein Minimum. Dadurch wird eine hohe Lebensdauer und ein besserer Wirkungsgrad, auch bei hohem Dauerdruck, erreichtZahnradsätze mit Rollen empfehlen wir bei Betrieb mit dünnem Öl und unter Betriebsbedingungen mit häufigem Reversieren.
Anwendung: Die Planetengerollermotoren wandeln die Strömungsenergie der Druckflüssigkeit in mechanische Energieform zur Drehbewegung der Arbeitsorgane um. Sie werden in Fahrantrieben von langgsamlaufenden Fördermitteln, in Hydrauliksystemen von Land-, Bau-, und Bergbaumaschien, Anlagen für die Nahrungsmittel- und Hüttenindustrie, Schiffsindustrie, förderer, Robotern usw. eingesetzt, wo eine stufenlose Abtriebsdrehzahl und leichten Einbau erforderlich sind.
Aufbau: Die Planetenrollermotoren sind hydraulische Verdrängereinheiten. Die spezielle Rollgerotorausführung des Zahnradpaares mit 6-facher Untersetzung gestatten um bei relativ kleinen Abmessungen ein großes gemetrisches Verdrängungsvolumen zu erreichen und damit ein höheres Drehmoment zu erzeugen. Die Regelung der Abtriebsdrehzahl erfolgt durch Änderung des zugeleiteten Ölstroms.
Welle ø21,5 mm mit 6 Zähnen (ähnlich wie bei der Schlepperzapfwelle, nur wesentlich kleiner).
Befestigungsflansch mit 2 Bohrungen; Lochabstand 106,4 mm; Zentrierbund ø82,5 mm
Ölanschlüsse: G 1/2" (seitlich); Leckölanschluß axial im Boden
Drehrichtung: Rechts- und Linksdrehend
Ähnlich OMR
Technische Daten:
Schluckvolumen: 314,5 ccm/Umdrehung
max. Drehzahl: 190 U/Minute - bei Dauerbetrieb
max. Drehzahl: 235 U/Minute - bei kurz zeitigem Betrieb
max. Drehmoment bei Dauerbelastung: 360 Nm
max. Drehmoment bei wechselnder Belastung ( kurz zeitig): 430 Nm
max. Kraftabgabe bei Dauerbelastung: 7 KW
max. Kraftabgabe bei wechselnder Belastung ( kurz zeitig): 9 KW
max. Betriebsdruck bei Dauerbelastung: 85 bar
max. Betriebsdruck bei wechselnder Belastung: 110 bar
max. Druck auf der Rücklaufleitung: 150 bar
max. Öleinspeisung in Motor bei Dauerbelastung: 60 Liter/Minute
max. Öleinspeisung in Motor bei wechselnder Belastung ( kurz zeitig): 70 Liter/Minute
Dieser Motor leistet bei 110 bar Betriebsdruck - 12 KW. Bei weniger Betriebsdruck verringert sich die Motorkraft ungefähr prozentual zum Betriebsdruck. Ebenso dreht sich die Motorwelle bei 60 Liter Pumpenleistung ca. 235 U/Min. Bei weniger Pumpenleistung verringert sich die Motordrehzahl ungefähr prozentual zur Literleistung.
Wenn Sie uns den genauen Betriebsdruck und die Literleistung Ihrer Pumpe angeben, dann bekommen Sie von uns exakte Leistungsangaben zu diesem Motor.
Artikelnummer: ***536 MPR 315 SH0***
