Hydraulikzylinder doppeltwirkend 50/30 - 250mm Hub mit Gabeln, Gelenkaugen und Bolzen

Hydraulikzylinder doppeltwirkend 50/30 - 250mm Hub mit Gabeln, Gelenkaugen und Bolzen

Artikelnummer: F18 050 030 250
Kategorie: 50/30

Hub

173,39 €

inkl. 19% USt. , zzgl.

Lieferzeit: 3 - 4 Werktage (Ausland)

Stk

Hydraulikzylinder doppeltwirkend 50/30 mit Gabeln, Gelenkaugen und Bolzen - Hub wählbar von 50 bis 1800mm

Technische Daten

Kolbendurchmesser: 50mm
Stangendurchmesser: 30mm
Hub: wählbar von 50 bis 1800mm
Einbaulänge: von 280 bis 2030mm
Druckkraft kN/200bar: 38,52 (entspricht ca. 3,93t)
Zugkraft kN/200bar: 24,66 (entspricht ca. 2,51t)
Max. Nenndruck pN: 250bar

Qualitativ hochwertiger Hydraulikzylinder - in Deutschland hergestellt

Seit Jahrzehnten haben sich unsere Zylinder hunderttausendfach bei verschiedensten Anwendungen bewährt und stehen daher für absolute Zuverlässigkeit und Langlebigkeit.

Hydraulikzylinder dw mit Gabeln, Gelenkaugen und Bolzen - Baureihe 50/30
mm																Zoll	Artikelnummer
Hub	EL4	ØK	ØR	ØS	U	H	M	Y	Ød	T	L	LN	B	BN	F	G	Artikelnummer
50	280	50	60	30	22	17	23	43	25	45	70	56	50	25	10x45°	G3/8"	F18 050 030 050
60	330																F18 050 030 060 D040
70	330																F18 050 030 070 D030
80	330																F18 050 030 080 D020
90	330																F18 050 030 090 D010
100	330																F18 050 030 100
110	350																F18 050 030 110 D010
120	350																F18 050 030 120
130	380																F18 050 030 130 D020
140	380																F18 050 030 140 D010
150	380																F18 050 030 150
160	410																F18 050 030 160 D020
170	410																F18 050 030 170 D010
180	410																F18 050 030 180
190	430																F18 050 030 190 D010
200	430																F18 050 030 200
225	480																F18 050 030 225 D025
250	480																F18 050 030 250
275	530																F18 050 030 275 D025
300	530																F18 050 030 300
325	580																F18 050 030 325 D025
350	580																F18 050 030 350
375	630																F18 050 030 375 D025
400	630																F18 050 030 400
425	680																F18 050 030 425 D025
450	680																F18 050 030 450
475	730																F18 050 030 475 D025
500	730																F18 050 030 500
525	780																F18 050 030 525 D025
550	780																F18 050 030 550
575	830																F18 050 030 575 D025
600	830																F18 050 030 600
625	880																F18 050 030 625 D025
650	880																F18 050 030 650
675	930																F18 050 030 675 D025
700	930																F18 050 030 700
750	980																F18 050 030 750
800	1030																F18 050 030 800
900	1130																F18 050 030 900
1000	1230																F18 050 030 1000
1100	1330																F18 050 030 1100
1200	1430																F18 050 030 1200
1300	1530																F18 050 030 1300
1500	1730																F18 050 030 1500
1600	1830																F18 050 030 1600
1800	2030																F18 050 030 1800

EL4 - Einbaulänge     ØK - Kolbendurchmesser     ØR - Rohrdurchmesser     ØS - Stangendurchmesser     U - Kolbenstangenüberstand
H - Höhe Ölanschluss     M - Anschlussabstand bodenseitig     Y - Anschlussabstand stangenseitig     Ød - Durchmesser Anbauelement innen
T - Einbaulänge Anbauelement     L - Länge Anbauelement     LN - Nut-Tiefe     B - Breite     BN - Nut-Breite     F - Fase     G - Anschlussgewinde

Die blau markierten Zylinder sind nach Euler Fall 2 mit Sicherheitsfaktor 3,5 knicksicher.

Anwendungsgebiet/ Einsatzbereich

Unsere Hydraulikzylinder sind vielseitig einsetzbar, typische Anwendungen sind:

Agrartechnik: z.B. Landmaschinen, Frontlader
Forsttechnik: z.B. Holzspalter, Holzgreifer
Industrietechnik: z.B. Werkzeugmaschinen, Pressen
Hebetechnik: z.B. Hebebühnen, Hubtische
Baumaschinentechnik: z.B. Bagger
Fahrzeugbau: z.B. Abschleppfahrzeuge
Kommunaltechnik: z.B. Schneepflüge
Eigenkonstruktionen für verschiedenste Anforderungen. Fragen Sie uns!

Weitere technische Angaben

Betriebsmittel: Hydrauliköl auf Mineralölbasis
Anschlüsse: Rohrgewinde nach DIN ISO 228-1
Dichtungssystem geeignet für mineralische Hydrauliköle

Bestandteile unserer doppelwirkenden Hydrozylinder (Material)

Kolbenstange (Stahl 20MnV6) - Die Kolbenstangen sind bei Bedarf auch mit einer Nickel-Chrom-Beschichtung erhältlich.
Zylinderrohr (E355)
Befestigungselemente (S355)
Anschlussgewinde (C15)
Zylinderboden (S355J2G3)
Kolbenstangenführung (Grauguss EN-GJL-250)
Stangendichtung (Polyurethan)
Abstreifer (Polyurethan)
Kolben (Stahl 1.0715 / 11.SMn30)
Kolbendichtung
Stützringe (Polyester Elastomer)
Führungsringe (POM)
Dichtteil (NBR 75° Shore A)

Passende Verschraubungen

alle geraden Einschraub- und Schwenkverschraubungen G3/8"

Bitte kontaktieren Sie uns. Über unser Online-Angebot hinaus können wir Ihnen maßgeschneiderte Lösungen je
nach Bedarf anbieten, von der Einzelanfertigung bis hin zur Serie.

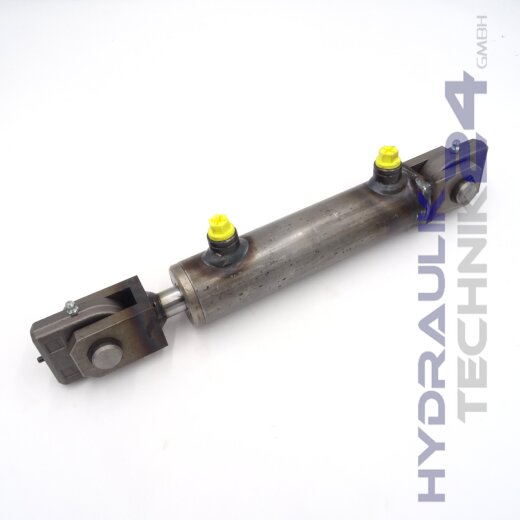

Hinweis zum Bild: Auf dem Foto ist exemplarisch ein Zylinder unserer Standardzylinder-Baureihe abgebildet.
