Hydraulikzylinder doppeltwirkend 40/25 - 250mm Hub mit Gabeln, Gelenkaugen und Bolzen

Hydraulikzylinder doppeltwirkend 40/25 - 250mm Hub mit Gabeln, Gelenkaugen und Bolzen

Artikelnummer: F18 040 025 250
Kategorie: 40/25

Hub

156,77 €

inkl. 19% USt. , zzgl.

Lieferzeit: 2 - 3 Werktage (Ausland)

Stk

Hydraulikzylinder doppeltwirkend 40/25 mit Gabeln, Gelenkaugen und Bolzen - Hub wählbar von 60 bis 1200mm

Technische Daten

Kolbendurchmesser: 40mm
Stangendurchmesser: 25mm
Hub: wählbar von 60 bis 1200mm
Einbaulänge: von 310 bis 1410mm
Druckkraft kN/200bar: 24,66 (entspricht ca. 2,51t)
Zugkraft kN/200bar: 15,02 (entspricht ca. 1,53t)
Max. Nenndruck pN: 250bar

Qualitativ hochwertiger Hydraulikzylinder - in Deutschland hergestellt

Seit Jahrzehnten haben sich unsere Zylinder hunderttausendfach bei verschiedensten Anwendungen bewährt und stehen daher für absolute Zuverlässigkeit und Langlebigkeit.

Hydraulikzylinder dw mit Gabeln, Gelenkaugen und Bolzen - Baureihe 40/25
mm																Zoll	Artikelnummer
Hub	EL4	ØK	ØR	ØS	U	H	M	Y	Ød	T	L	LN	B	BN	F	G	Artikelnummer
60	310	40	50	25	22	16	23	40	20	40	60	51	40	20	8x45°	G1/4"	F18 040 025 060 D040
70	310																F18 040 025 070 D030
80	310																F18 040 025 080 D020
90	310																F18 040 025 090 D010
100	310																F18 040 025 100
110	360																F18 040 025 110 D040
120	360																F18 040 025 120 D030
130	360																F18 040 025 130 D020
140	360																F18 040 025 140 D010
150	360																F18 040 025 150
160	410																F18 040 025 160 D040
170	410																F18 040 025 170 D030
180	410																F18 040 025 180 D020
190	410																F18 040 025 190 D010
200	410																F18 040 025 200
225	460																F18 040 025 225 D025
250	460																F18 040 025 250
275	510																F18 040 025 275 D025
300	510																F18 040 025 300
325	560																F18 040 025 325 D025
350	560																F18 040 025 350
375	610																F18 040 025 375 D025
400	610																F18 040 025 400
425	660																F18 040 025 425 D025
450	660																F18 040 025 450
475	710																F18 040 025 475 D025
500	710																F18 040 025 500
525	760																F18 040 025 525 D025
550	760																F18 040 025 550
575	810																F18 040 025 575 D025
600	810																F18 040 025 600
625	860																F18 040 025 625 D025
650	860																F18 040 025 650
675	910																F18 040 025 675 D025
700	910																F18 040 025 700
800	1010																F18 040 025 800
900	1110																F18 040 025 900
1000	1210																F18 040 025 1000
1200	1410																F18 040 025 1200

EL4 - Einbaulänge     ØK - Kolbendurchmesser     ØR - Rohrdurchmesser     ØS - Stangendurchmesser     U - Kolbenstangenüberstand
H - Höhe Ölanschluss     M - Anschlussabstand bodenseitig     Y - Anschlussabstand stangenseitig     Ød - Durchmesser Anbauelement innen
T - Einbaulänge Anbauelement     L - Länge Anbauelement     LN - Nut-Tiefe     B - Breite     BN - Nut-Breite     F - Fase     G - Anschlussgewinde

Die blau markierten Zylinder sind nach Euler Fall 2 mit Sicherheitsfaktor 3,5 knicksicher.

Anwendungsgebiet/ Einsatzbereich

Unsere Hydraulikzylinder sind vielseitig einsetzbar, typische Anwendungen sind:

Agrartechnik: z.B. Landmaschinen, Frontlader
Forsttechnik: z.B. Holzspalter, Holzgreifer
Industrietechnik: z.B. Werkzeugmaschinen, Pressen
Hebetechnik: z.B. Hebebühnen, Hubtische
Baumaschinentechnik: z.B. Bagger
Fahrzeugbau: z.B. Abschleppfahrzeuge
Kommunaltechnik: z.B. Schneepflüge
Eigenkonstruktionen für verschiedenste Anforderungen. Fragen Sie uns!

Weitere technische Angaben

Betriebsmittel: Hydrauliköl auf Mineralölbasis
Anschlüsse: Rohrgewinde nach DIN ISO 228-1
Dichtungssystem geeignet für mineralische Hydrauliköle

Bestandteile unserer doppelwirkenden Hydrozylinder (Material)

Kolbenstange (Stahl 20MnV6) - Die Kolbenstangen sind bei Bedarf auch mit einer Nickel-Chrom-Beschichtung erhältlich.
Zylinderrohr (E355)
Befestigungselemente (S355)
Anschlussgewinde (C15)
Zylinderboden (S355J2G3)
Kolbenstangenführung (Grauguss EN-GJL-250)
Stangendichtung (Polyurethan)
Abstreifer (Polyurethan)
Kolben (Stahl 1.0715 / 11.SMn30)
Kolbendichtung
Stützringe (Polyester Elastomer)
Führungsringe (POM)
Dichtteil (NBR 75° Shore A)

Passende Verschraubungen

alle geraden Einschraub- und Schwenkverschraubungen G1/4"

Bitte kontaktieren Sie uns. Über unser Online-Angebot hinaus können wir Ihnen maßgeschneiderte Lösungen je
nach Bedarf anbieten, von der Einzelanfertigung bis hin zur Serie.

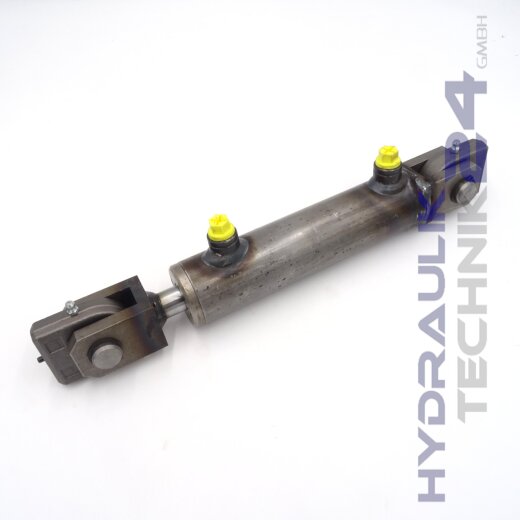

Hinweis zum Bild: Auf dem Foto ist exemplarisch ein Zylinder unserer Standardzylinder-Baureihe abgebildet.

Kolbendurchmesser/Druckkraft:	Ø40 - 3,14 Tonnen bei 250 bar
Stangendurchmesser:	25
Zylinderbefestigung:	Gabel Gabel, Lasche Bolzen
Zylinder-Typ:	Doppeltwirkend
Artikelgewicht:	3,91 kg
