Hydraulikzylinder doppeltwirkend 32/20 mit Gelenkaugen - Hub wählbar von 50 bis 1000mm
Technische Daten
Kolbendurchmesser: 32mm
Stangendurchmesser: 20mm
Hub: wählbar von 50 bis 1000mm
Einbaulänge: von 256 bis 1206mm
Druckkraft kN/200bar: 15,78 (entspricht ca. 1,61t)
Zugkraft kN/200bar: 9,62 (entspricht ca. 0,98t)
Max. Nenndruck pN: 250bar
Qualitativ hochwertiger Hydraulikzylinder - in Deutschland hergestellt
Seit Jahrzehnten haben sich unsere Zylinder hunderttausendfach bei verschiedensten Anwendungen bewährt und stehen daher für absolute Zuverlässigkeit und Langlebigkeit.
|
Hydraulikzylinder dw mit Gelenkaugen - Baureihe 32/20
|
|
mm
|
Zoll
|
Artikelnummer
|
|
Hub
|
EL2
|
ØK
|
ØR
|
ØS
|
U
|
H
|
M
|
Y
|
Ød
|
D/D1
|
T
|
t1
|
t2
|
B
|
G
|
|
50
|
256
|
32
|
42
|
20
|
22
|
16
|
23
|
40
|
20
|
53/50
|
38
|
13
|
19
|
16
|
G1/4"
|
F21 032 020 050 |
|
60
|
306
|
F21 032 020 600 D040 |
|
70
|
306
|
F21 032 020 070 D030 |
|
80
|
306
|
F21 032 020 080 D020 |
|
90
|
306
|
F21 032 020 090 D010 |
|
100
|
306
|
F21 032 020 100 |
|
110
|
356
|
F21 032 020 110 D040 |
|
120
|
356
|
F21 032 020 120 D030 |
|
130
|
356 |
F21 032 020 130 D020 |
|
140
|
356
|
F21 032 020 140 D010 |
|
150
|
356
|
F21 032 020 150 |
|
160
|
406
|
F21 032 020 160 D040 |
|
170
|
406
|
F21 032 020 170 D030 |
|
180
|
406
|
F21 032 020 180 D020 |
|
190
|
406
|
F21 032 020 190 D010 |
|
200
|
406
|
F21 032 020 200 |
|
225
|
456
|
F21 032 020 225 D025 |
|
250
|
456
|
F21 032 020 250 |
|
275
|
506
|
F21 032 020 275 D025 |
|
300
|
506
|
F21 032 020 300 |
|
325
|
556
|
F21 032 020 325 D025 |
|
350
|
556
|
F21 032 020 350 |
|
375
|
606
|
F21 032 020 375 D025 |
|
400
|
606
|
F21 032 020 400 |
|
425
|
656
|
F21 032 020 425 D025 |
|
450
|
656
|
F21 032 020 450 |
|
475
|
706
|
F21 032 020 475 D025 |
|
500
|
706
|
F21 032 020 500 |
|
575
|
806
|
F21 032 020 575 D025 |
|
600
|
806
|
F21 032 020 600 |
|
675
|
906
|
F21 032 020 675 D025 |
|
700
|
906
|
F21 032 020 700 |
|
800
|
1006
|
F21 032 020 800 |
|
900
|
1106
|
F21 032 020 900 |
|
1000
|
1206
|
F21 032 020 1000 |
EL2 - Einbaulänge ØK - Kolbendurchmesser ØR - Rohrdurchmesser ØS - Stangendurchmesser U - Kolbenstangenüberstand
H - Höhe Ölanschluss M - Anschlussabstand bodenseitig Y - Anschlussabstand stangenseitig Ød - Durchmesser Anbauelement innen
D/D1 - Durchmesser Anbauelement außen T - Einbaulänge Anbauelement t1 - Gehäusebreite t2 - Gehäusebreite bodenseitig
B - Lagerbreite G - Anschlussgewinde
Die blau markierten Zylinder sind nach Euler Fall 2 mit Sicherheitsfaktor 3,5 knicksicher.
Anwendungsgebiet/ Einsatzbereich
Unsere Hydraulikzylinder sind vielseitig einsetzbar, typische Anwendungen sind:
Agrartechnik: z.B. Landmaschinen, Frontlader
Forsttechnik: z.B. Holzspalter, Holzgreifer
Industrietechnik: z.B. Werkzeugmaschinen, Pressen
Hebetechnik: z.B. Hebebühnen, Hubtische
Baumaschinentechnik: z.B. Bagger
Fahrzeugbau: z.B. Abschleppfahrzeuge
Kommunaltechnik: z.B. Schneepflüge
Eigenkonstruktionen für verschiedenste Anforderungen. Fragen Sie uns!
Weitere technische Angaben
Betriebsmittel: Hydrauliköl auf Mineralölbasis
Anschlüsse: Rohrgewinde nach DIN ISO 228-1
Dichtungssystem geeignet für mineralische Hydrauliköle
Bestandteile unserer doppelwirkenden Hydrozylinder (Material)
Kolbenstange (Stahl 20MnV6) - Die Kolbenstangen sind bei Bedarf auch mit einer Nickel-Chrom-Beschichtung erhältlich.
Zylinderrohr (E355)
Befestigungselemente (S355)
Anschlussgewinde (C15)
Zylinderboden (S355J2G3)
Kolbenstangenführung (Grauguss EN-GJL-250)
Stangendichtung (Polyurethan)
Abstreifer (Polyurethan)
Kolben (Stahl 1.0715 / 11.SMn30)
Kolbendichtung
Stützringe (Polyester Elastomer)
Führungsringe (POM)
Dichtteil (NBR 75° Shore A)
Passende Verschraubungen
alle geraden Einschraub- und Schwenkverschraubungen G1/4"
Bitte kontaktieren Sie uns. Über unser Online-Angebot hinaus können wir Ihnen maßgeschneiderte Lösungen je
nach Bedarf anbieten, von der Einzelanfertigung bis hin zur Serie.

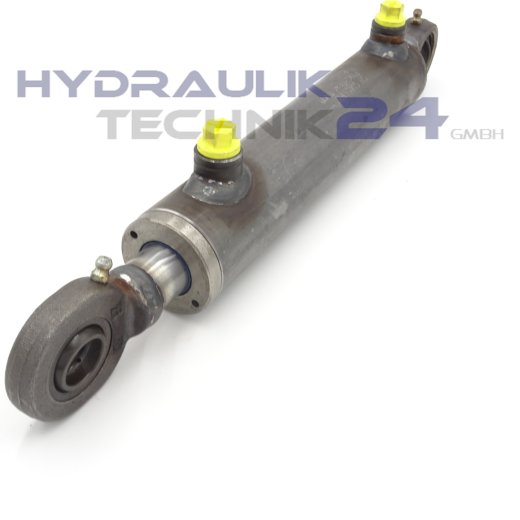

Hinweis zum Bild: Auf dem Foto ist exemplarisch ein Zylinder unserer Standardzylinder-Baureihe abgebildet.
Angaben zur Produktsicherheit
Herstellerinformationen:
Hyrdrauliktechnik24 GmbH
Furth 1A
Baden-Württemberg
Horgenzell, Deutschland, 88263
info@hydrauliktechnik24.de
https://Hydrauliktechnik24.de
| Produkteigenschaft |
Wert |
| Artikelgewicht: |
2,400 kg
|
