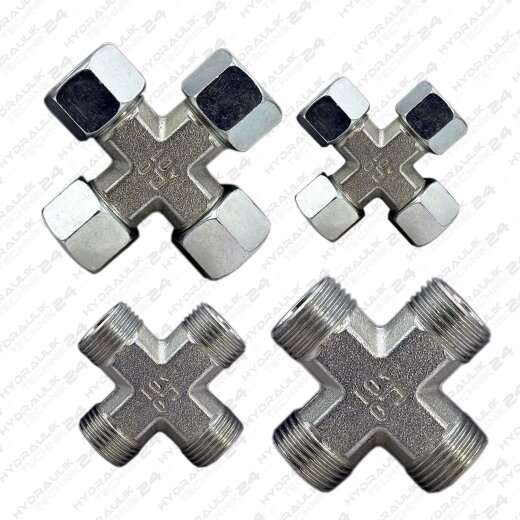

Werkstoff
Stahl verzinkt
Temperaturbereich
-40°C bis max +120°C
|
Artikelnummer
|
827 |
| Rohr Ø außen |
Gewinde für ÜW |
| LEICHTE BAUREIHE |
| 827 006 000 R11 |
6 L |
M 12 x 1,5 |
| 827 008 000 R11 |
8 L |
M 14 x 1,5 |
| 827 010 000 R11 |
10 L |
M 16 x 1,5 |
| 827 012 000 R11 |
12 L |
M 18 x 1,5 |
| 827 015 000 R11 |
15 L |
M 22 x 1,5 |
| 827 018 000 R11 |
18 L |
M 26 x 1,5 |
| 827 022 000 R11 |
22 L |
M 30 x 2,0 |
| 827 028 000 R11 |
28 L |
M 36 x 2,0 |
| 827 035 000 R11 |
35 L |
M 45 x 2,0 |
| 827 042 000 R11 |
42 L |
M 52 x 2,0 |
| SCHWERE BAUREIHE |
| 827 006 000 R12 |
6 S |
M 14 x 1,5 |
| 827 008 000 R12 |
8 S |
M 16 x 1,5 |
| 827 010 000 R12 |
10 S |
M 18 x 1,5 |
| 827 012 000 R12 |
12 S |
M 20 x 1,5 |
| 827 016 000 R12 |
16 S |
M 24 x 1,5 |
| 827 020 000 R12 |
20 S |
M 30 x 2,0 |
| 827 025 000 R12 |
25 S |
M 36 x 2,0 |
| 827 030 000 R12 |
30 S |
M 42 x 2,0 |
| 827 038 000 R12 |
38 S |
M 52 x 2,0 |
Montage einer Schneidringverschraubung
1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.
2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).
3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.
4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.
5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.
6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.
