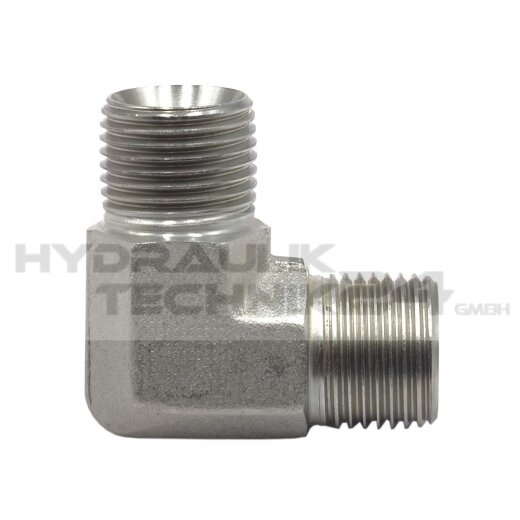

Winkel beidseitig Aussengewinde Zoll BSP von G 1/8? bis G 2?
Material: Stahl
60° Dichtkegel
Betriebsdruck siehe Tabelle:
| Gewinde | Bar |
| 1. Seite ? 2.Seite |
|
|
|
|
|
| G 1/8? - G 1/8? | 400 |
| G 1/4? - G 1/8? | 350 |
| G 1/4? - G 1/4? | 350 |
| G 3/8? - G 1/4? | 325 |
| G 3/8? - G 3/8? | 325 |
| G 1/2? - G 3/8? | 325 |
| G 1/2? - G 1/2? | 350 |
| G 3/4? - G 1/2? | 325 |
| G 3/4? - G 3/4? | 325 |
| G 1? - G 3/4? | 225 |
| G 1? - G 1? | 225 |
| G 1.1/4? - G 1.1/4? | 190 |
| G 1.1/2? - G 1.1/2? | 190 |
| G 2? - G 2? | 175 |
Der Einfachheit halber verwenden für alle Verschraubungen in dieser Tabelle das selbe Bild.
