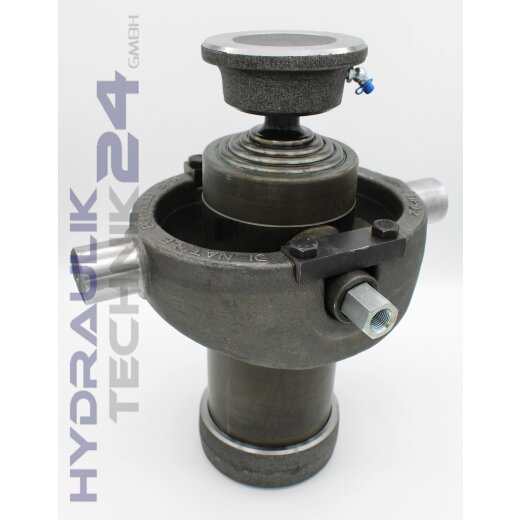

Teleskopzylinder mit Kugelpfanne - 5 Stufen Ø 107/ 91/ 76/ 61/ 46mm - wählbarer Hub von 500 bis 2490mm, Kipperzylinder einfachwirkend
Hub: wählbar von 500 bis 2490mm
1. Stufe: Hubkraft = 16,1t bei 180bar, Stufen-Ø = 107mm
2. Stufe: Hubkraft = 11,7t bei 180bar, Stufen-Ø = 91mm
3. Stufe: Hubkraft = 8,1t bei 180bar, Stufen-Ø = 76mm
4. Stufe: Hubkraft = 5,2t bei 180bar, Stufen-Ø = 61mm
5. Stufe: Hubkraft = 2,9t bei 180bar, Stufen-Ø = 46mm
Max. Nenndruck pN: 250 bar
Ölanschluss: M16x1,5 Innengewinde
Diese Baureihe ist geeignet für Anhänger mit einem Gesamtgewicht bis 8,0t.
Sie können unsere Kipperzylinder über die Auswahl oben auch gleich im Set mit Lagerböcken und/oder Kardanring kaufen.
Diese einfachwirkenden Teleskopzylinder stammen von einem namhaften europäischen Hersteller. Sie bieten höchste Qualität und Zuverlässigkeit im Einsatz. Die Zylinderkomponenten sind speziell nach dem TENIFER-Verfahren (TF1) salzbad-nitrocarburiert. Vorteile sind u.a. die deutlich verbesserte Korrossionsbeständigkeit, der hohe Verschleißwiderstand und eine optimale Stufengleitung.
Die genauen Maße der einzelnen Zylinder dieser Baureihe finden Sie in Zeichnung und Tabelle.
|
Baureihe Teleskopzylinder ew mit Kugelpfanne - Baureihe 5-stufig Ø107/91/76/61/46mm
|
|
mm
|
kg
|
Liter
|
Artikelnummer
|
|
Hub
|
C1
|
F
|
L1
|
R
|
Länge Stufen
|
Gewicht
|
Ölinhalt
|
|
500
|
140
|
95
|
235
|
125
|
150
|
18,5
|
2,5
|
584 K05 107 0500 Z00 |
|
690
|
150
|
155
|
305
|
172
|
210
|
23,5
|
3,5
|
584 K05 107 0690 Z00 |
|
765
|
170
|
320
|
185
|
225
|
24,5
|
3,9
|
584 K05 107 0765 Z00 |
|
840
|
185
|
335
|
200
|
240
|
25,0
|
4,5
|
584 K05 107 0840 Z00 |
|
1040
|
225
|
375
|
237
|
280
|
29,0
|
5,0
|
584 K05 107 1040 Z00 |
|
1190
|
255
|
405
|
265
|
310
|
31,0
|
6,0
|
584 K05 107 1190 Z00 |
|
1315
|
280
|
430
|
290
|
335
|
32,0
|
7,0
|
584 K05 107 1315 Z00 |
|
1490
|
315
|
465
|
325
|
370
|
35,0
|
7,5
|
584 K05 107 1490 Z00 |
|
1855
|
395
|
545
|
402
|
450
|
40,5
|
9,5
|
584 K05 107 1855 Z00 |
|
2140
|
445
|
595
|
450
|
500
|
45,0
|
10,8
|
584 K05 107 2140 Z00 |
|
2490
|
515
|
665
|
520
|
570
|
50,5
|
12,4
|
584 K05 107 2490 Z00 |
Links ist die ebenfalls bei uns erhältliche Variante mit Querbohrung abgebildet
In unserem Shop finden Sie weiteres Zubehör wie Ölanschlüsse mit integrierter Rohrbruchsicherung und Vierkant-Kugelpfannen zum Anschrauben.
Bitte beachten Sie außerdem die allgemeinen Informationen zu Teleskopzylindern. Dort finden Sie Angaben zu Material, Aufbau, Verwendung und Sicherheitshinweise.
