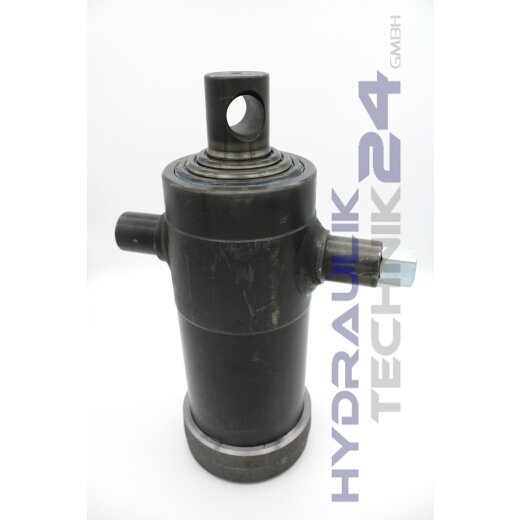

Teleskopzylinder mit Querbohrung - 4 Stufen Ø 91/ 76/ 61/ 46mm - wählbarer Hub von 500 bis 1990mm, Kipperzylinder einfachwirkend
Hub: wählbar von 500 bis 1990mm
1. Stufe: Hubkraft = 11,7t bei 180bar, Stufen-Ø = 91mm
2. Stufe: Hubkraft = 8,1t bei 180bar, Stufen-Ø = 76mm
3. Stufe: Hubkraft = 5,2t bei 180bar, Stufen-Ø = 61mm
4. Stufe: Hubkraft = 2,9t bei 180bar, Stufen-Ø = 46mm
Max. Nenndruck pN: 250 bar
Ölanschluss: M16x1,5 Innengewinde
Diese Baureihe ist geeignet für Anhänger mit einem Gesamtgewicht bis 7,0t.
Sie können unsere Kipperzylinder über die Auswahl oben auch gleich im Set mit den passenden Lagerböcken kaufen.
Diese einfachwirkenden Teleskopzylinder stammen von einem namhaften europäischen Hersteller. Sie bieten höchste Qualität und Zuverlässigkeit im Einsatz. Die Zylinderkomponenten sind speziell nach dem TENIFER-Verfahren (TF1) salzbad-nitrocarburiert. Vorteile sind u.a. die deutlich verbesserte Korrossionsbeständigkeit, der hohe Verschleißwiderstand und eine optimale Stufengleitung.
Die genauen Maße der einzelnen Zylinder dieser Baureihe finden Sie in Zeichnung und Tabelle.
Baureihe Teleskopzylinder ew mit Querbohrung - Baureihe 4-stufig Ø91/76/61/46mm |
mm | kg | Liter | Artikelnummer |
Hub | C | F | L | R | Länge Stufen | Gewicht | Ölinhalt |
500 | 103 | 130 | 233 | 148 | 180 | 16,5 | 2,0 | 584 Q04 091 0500 Z00 |
590 | 170 | 273 | 182 | 220 | 19,0 | 2,4 | 584 Q04 091 0590 Z00 |
670 | 190 | 293 | 200 | 240 | 19,5 | 2,7 | 584 Q04 091 0670 Z00 |
790 | 220 | 323 | 230 | 270 | 20,5 | 3,2 | 584 Q04 091 0790 Z00 |
910 | 250 | 353 | 260 | 300 | 23,5 | 3,6 | 584 Q04 091 0910 Z00 |
1050 | 108 | 280 | 388 | 290 | 335 | 25,5 | 4,3 | 584 Q04 091 1050 Z00 |
1190 | 315 | 423 | 325 | 370 | 27,5 | 4,7 | 584 Q04 091 1190 Z00 |
1390 | 365 | 473 | 370 | 420 | 31,0 | 6,0 | 584 Q04 091 1390 Z00 |
1710 | 445 | 553 | 450 | 500 | 35,5 | 6,7 | 584 Q04 091 1710 Z00 |
1990 | 515 | 623 | 520 | 570 | 39,0 | 7,9 | 584 Q04 091 1990 Z00 |
Rechts ist die ebenfalls bei uns erhältliche Variante mit Kugel und Pfanne abgebildet
In unserem Shop finden Sie weiteres Zubehör wie Kardanringe, Ölanschlüsse mit integrierter Rohrbruchsicherung und Vierkant-Kugelpfannen zum Anschrauben.
Bitte beachten Sie außerdem die allgemeinen Informationen zu Teleskopzylindern. Dort finden Sie Angaben zu Material, Aufbau, Verwendung und Sicherheitshinweise.
