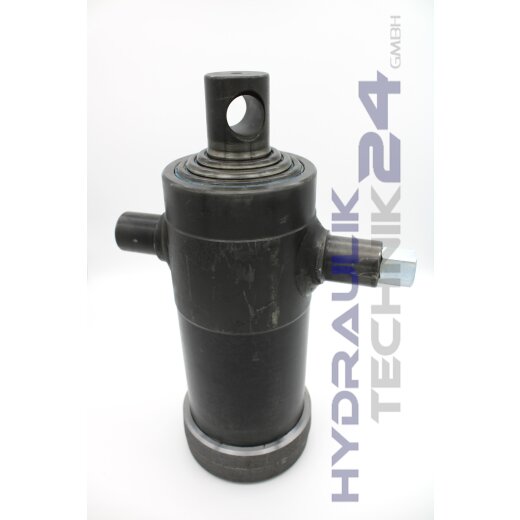

Teleskopzylinder mit Querbohrung - 3 Stufen Ø 91/ 76/ 61mm - wählbarer Hub von 500 bis 1493mm, Kipperzylinder einfachwirkend
Hub: wählbar von 500 bis 1493mm
1. Stufe: Hubkraft = 11,7t bei 180bar, Stufen-Ø = 91mm
2. Stufe: Hubkraft = 8,1t bei 180bar, Stufen-Ø = 76mm
3. Stufe: Hubkraft = 5,2t bei 180bar, Stufen-Ø = 61mm
Max. Nenndruck pN: 250 bar
Ölanschluss: M16x1,5 Innengewinde
Diese Baureihe ist geeignet für Anhänger mit einem Gesamtgewicht bis 8,0t.
Sie können unsere Kipperzylinder über die Auswahl oben auch gleich im Set mit den passenden Lagerböcken kaufen.
Diese einfachwirkenden Teleskopzylinder stammen von einem namhaften europäischen Hersteller. Sie bieten höchste Qualität und Zuverlässigkeit im Einsatz. Die Zylinderkomponenten sind speziell nach dem TENIFER-Verfahren (TF1) salzbad-nitrocarburiert. Vorteile sind u.a. die deutlich verbesserte Korrossionsbeständigkeit, der hohe Verschleißwiderstand und eine optimale Stufengleitung.
Die genauen Maße der einzelnen Zylinder dieser Baureihe finden Sie in Zeichnung und Tabelle.
|
Baureihe Teleskopzylinder ew mit Querbohrung - Baureihe 3-stufig Ø91/76/61mm
|
|
mm
|
kg
|
Liter
|
Artikelnummer
|
|
Hub
|
C
|
F
|
L
|
R
|
Länge Stufen
|
Gewicht
|
Ölinhalt
|
|
500
|
105
|
190
|
295
|
200
|
240
|
20,0
|
2,5
|
584 Q03 091 0500 Z00 |
|
593
|
220
|
325
|
230
|
270
|
22,0
|
2,8
|
584 Q03 091 0593 Z00 |
|
683
|
250
|
355
|
260
|
300
|
24,0
|
3,3
|
584 Q03 091 0683 Z00 |
|
785
|
110
|
280
|
390
|
290
|
335
|
27,0
|
3,8
|
584 Q03 091 0785 Z00 |
|
893
|
315
|
425
|
325
|
370
|
29,0
|
4,2
|
584 Q03 091 0893 Z00 |
|
1043
|
365
|
475
|
375
|
420
|
33,0
|
5,0
|
584 Q03 091 1043 Z00 |
|
1283
|
445
|
555
|
450
|
500
|
38,0
|
6,0
|
584 Q03 091 1283 Z00 |
|
1493
|
515
|
625
|
520
|
570
|
42,0
|
7,0
|
584 Q03 091 1493 Z00 |
Rechts ist die ebenfalls bei uns erhältliche Variante mit Kugel und Pfanne abgebildet
In unserem Shop finden Sie weiteres Zubehör wie Kardanringe, Ölanschlüsse mit integrierter Rohrbruchsicherung und Vierkant-Kugelpfannen zum Anschrauben.
Bitte beachten Sie außerdem die allgemeinen Informationen zu Teleskopzylindern. Dort finden Sie Angaben zu Material, Aufbau, Verwendung und Sicherheitshinweise.
