Hydraulikzylinder einfachwirkend Ø20 ohne Befestigung - Hub wählbar von 50 bis 1000mm
Technische Daten
Stangendurchmesser: 20mm
Hub: wählbar von 50 bis 1000mm
Einbaulänge: von 132 bis 1082mm
Druckkraft / 200bar: ca. 0,62t
Max. Nenndruck pN: 250bar
Qualitativ hochwertiger Hydraulikzylinder - in Deutschland hergestellt
Seit Jahrzehnten haben sich unsere Zylinder hunderttausendfach bei verschiedensten Anwendungen bewährt und stehen daher für absolute Zuverlässigkeit und Langlebigkeit.
Der Zylinder besitzt zur einfachen Fixierung von Befestigungselementen stangen- und bodenseitig eine Aufnahmebohrung für Spannstifte.
Das Material der Kolbenstange 20MnV6 bietet Vorteile beim Schweißen gegenüber dem ansonsten oft verwendeten C45. Die Stange ist zudem mit einer Schweißfase ausgestattet.
| Hydraulikzylinder einfachwirkend ohne Befestigung - Baureihe Ø20 |
| mm |
Artikelnummer |
| Hub |
EL1 |
ØR |
ØS |
U |
H |
M |
G |
| 50 |
132 |
35 |
20 |
22 |
16 |
23 |
M14 x 1,5 |
FC0 020 050 |
| 100 |
182 |
FC0 020 100 |
| 150 |
232 |
FC0 020 150 |
| 200 |
282 |
FC0 020 200 |
| 250 |
332 |
FC0 020 250 |
| 300 |
382 |
FC0 020 300 |
| 350 |
432 |
FC0 020 350 |
| 400 |
482 |
FC0 020 400 |
| 450 |
532 |
FC0 020 450 |
| 500 |
582 |
FC0 020 500 |
| 600 |
682 |
FC0 020 600 |
| 700 |
782 |
FC0 020 700 |
| 800 |
882 |
FC0 020 800 |
| 900 |
982 |
FC0 020 900 |
| 1000 |
1082 |
FC0 020 1000 |
EL1 - Einbaulänge ØR - Rohrdurchmesser ØS - Stangendurchmesser U - Kolbenstangenüberstand H - Höhe Ölanschluss
M - Anschlussabstand bodenseitig G - Anschlussgewinde
Die gelb markierten Zylinder sind nach Euler Fall 1 mit Sicherheitsfaktor 3,5 knicksicher.
Anwendungsgebiet/ Einsatzbereich
Unsere Hydraulikzylinder sind vielseitig einsetzbar, typische Anwendungen sind:
Agrartechnik: z.B. Landmaschinen, Frontlader
Forsttechnik: z.B. Holzspalter, Holzgreifer
Industrietechnik: z.B. Werkzeugmaschinen, Pressen
Hebetechnik: z.B. Hebebühnen, Hubtische
Baumaschinentechnik: z.B. Bagger
Fahrzeugbau: z.B. Abschleppfahrzeuge
Kommunaltechnik: z.B. Schneepflüge
Eigenkonstruktionen für verschiedenste Anforderungen. Fragen Sie uns!
Weitere technische Angaben
Betriebsmittel: Hydrauliköl auf Mineralölbasis
Anschlüsse: Rohrgewinde nach DIN ISO 228-1
Dichtungssystem geeignet für mineralische Hydrauliköle
Bestandteile unserer doppelwirkenden Hydrozylinder (Material)
Kolbenstange (Stahl 20MnV6) - Die Kolbenstangen sind bei Bedarf auch mit einer Nickel-Chrom-Beschichtung erhältlich.
Zylinderrohr (E355)
Befestigungselemente (S355)
Anschlussgewinde (C15)
Zylinderboden (S355J2G3)
Kolbenstangenführung (Grauguss EN-GJL-250)
Stangendichtung (Polyurethan)
Abstreifer (Polyurethan)
Kolben (Stahl 1.0715 / 11.SMn30)
Kolbendichtung
Stützringe (Polyester Elastomer)
Führungsringe (POM)
Dichtteil (NBR 75° Shore A)
Passende Verschraubungen
alle geraden Einschraub- und Schwenkverschraubungen M14x1,5
Bitte kontaktieren Sie uns. Über unser Online-Angebot hinaus können wir Ihnen maßgeschneiderte Lösungen je
nach Bedarf anbieten, von der Einzelanfertigung bis hin zur Serie.

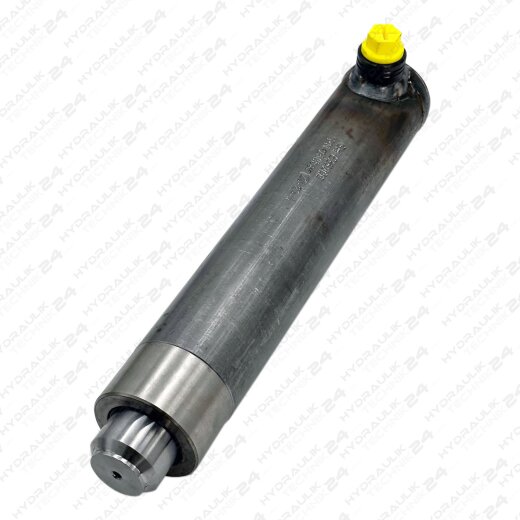

Hinweis zum Bild: Auf dem Foto ist exemplarisch ein Zylinder unserer Standardzylinder-Baureihe abgebildet.
