Hydraulikzylinder einfachwirkend ø60 mit Gelenkaugen - Hub wählbar von 100 bis 1000mm
Technische Daten
Stangendurchmesser: 60mm
Hub: wählbar von 100 bis 1000mm
Einbaulänge: von 312 bis 1212mm
Druckkraft daN/200bar: 5650
Max. Nenndruck pN: 250bar
Qualitativ hochwertiger Hydraulikzylinder - in Deutschland hergestellt
Seit Jahrzehnten haben sich unsere Zylinder hunderttausendfach bei verschiedensten Anwendungen bewährt und stehen daher für absolute Zuverlässigkeit und Langlebigkeit.
| Hydraulikzylinder ew mit Gelenkaugen - Bauhreihe 60 |
| mm |
Artikelnummer |
| HUB |
EL2 |
øR |
øS |
U |
H |
ød |
D |
T |
B |
G |
| 100 |
302 |
80
|
60
|
25
|
18
|
25
|
64
|
45
|
20
|
M18x1,5
|
F21 060 100 |
| 150 |
352 |
F21 060 150 |
| 200 |
402 |
F21 060 200 |
| 250 |
452 |
F21 060 250 |
| 300 |
502 |
F21 060 300 |
| 350 |
552 |
F21 060 350 |
| 400 |
602 |
F21 060 400 |
| 450 |
652 |
F21 060 450 |
| 500 |
702 |
F21 060 500 |
| 550 |
762 |
F21 060 550 |
| 600 |
812 |
F21 060 600 |
| 700 |
912 |
F21 060 700 |
| 800 |
1012 |
F21 060 800 |
| 900 |
1112 |
F21 060 900 |
| 1000 |
1212 |
F21 060 1000 |
EL2 - Einbaulänge ØR - Rohrdurchmesser ØS - Stangendurchmesser U - Kolbenstangenüberstand
H - Höhe Ölanschluss Ød - Durchmesser Anbauelement innen D- Durchmesser Anbauelement außen T - Einbaulänge Anbauelement
B - Lagerbreite G - Anschlussgewinde
Anwendungsgebiet/ Einsatzbereich
Unsere Hydraulikzylinder sind vielseitig einsetzbar, typische Anwendungen sind:
Agrartechnik: z.B. Landmaschinen, Frontlader
Forsttechnik: z.B. Holzspalter, Holzgreifer
Industrietechnik: z.B. Werkzeugmaschinen, Pressen
Hebetechnik: z.B. Hebebühnen, Hubtische
Baumaschinentechnik: z.B. Bagger
Fahrzeugbau: z.B. Abschleppfahrzeuge
Kommunaltechnik: z.B. Schneepflüge
Eigenkonstruktionen für verschiedenste Anforderungen. Fragen Sie uns!
Weitere technische Angaben
Betriebsmittel: Hydrauliköl auf Mineralölbasis
Anschlüsse: Rohrgewinde nach DIN ISO 228-1
Dichtungssystem geeignet für mineralische Hydrauliköle
Bestandteile unserer doppelwirkenden Hydrozylinder (Material)
Kolbenstange (Stahl 20MnV6) - Die Kolbenstangen sind bei Bedarf auch mit einer Nickel-Chrom-Beschichtung erhältlich.
Zylinderrohr (E355)
Befestigungselemente (S355)
Anschlussgewinde (C15)
Zylinderboden (S355J2G3)
Kolbenstangenführung (Grauguss EN-GJL-250)
Stangendichtung (Polyurethan)
Abstreifer (Polyurethan)
Kolben (Stahl 1.0715 / 11.SMn30)
Kolbendichtung
Stützringe (Polyester Elastomer)
Führungsringe (POM)
Dichtteil (NBR 75° Shore A)
Passende Verschraubungen
alle geraden Einschraub- und Schwenkverschraubungen M18x1,5
Bitte kontaktieren Sie uns. Über unser Online-Angebot hinaus können wir Ihnen maßgeschneiderte Lösungen je nach Bedarf anbieten, von der Einzelanfertigung bis hin zur Serie.

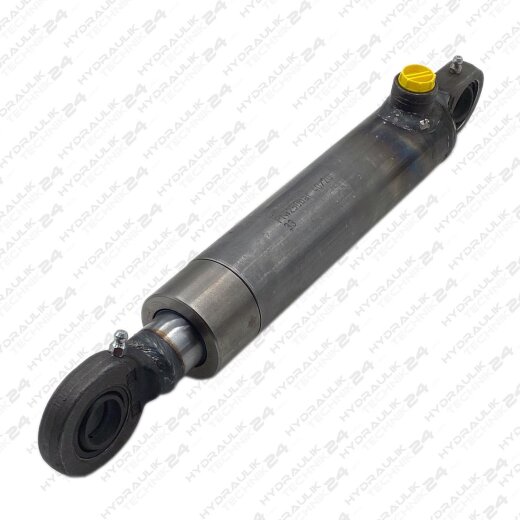

Hinweis zum Bild: Auf dem Foto ist exemplarisch ein Zylinder unserer Standardzylinder-Baureihe abgebildet.
