Hydraulikzylinder doppeltwirkend 80/50 ohne Befestigung - Hub wählbar von 60 bis 1700mm
Technische Daten
Kolbendurchmesser: 80mm
Stangendurchmesser: 50mm
Hub: wählbar von 60 bis 1700mm
Einbaulänge: von 280 bis 1880mm
Druckkraft kN/200bar: 98,62 (entspricht ca. 10,05t)
Zugkraft kN/200bar: 60,10 (entspricht ca. 6,13t)
Max. Nenndruck pN: 250bar
Qualitativ hochwertiger Hydraulikzylinder - in Deutschland hergestellt
Seit Jahrzehnten haben sich unsere Zylinder hunderttausendfach bei verschiedensten Anwendungen bewährt und stehen daher für absolute Zuverlässigkeit und Langlebigkeit.
Der Zylinder besitzt zur einfachen Fixierung von Befestigungselementen stangen- und bodenseitig eine Aufnahmebohrung für Spannstifte.
Das Material der Kolbenstange 20MnV6 bietet Vorteile beim Schweißen gegenüber dem ansonsten oft verwendeten C45. Die Stange ist zudem mit einer Schweißfase ausgestattet.
|
Hydraulikzylinder dw ohne Befestigung - Baureihe 80/50
|
|
mm
|
Zoll
|
Artikelnummer
|
|
Hub
|
Einbaulänge
|
ØK
|
ØR
|
ØS
|
U
|
H
|
M
|
Y
|
G
|
|
60
|
280
|
80
|
95
|
50
|
25
|
18
|
25
|
60
|
G1/2"
|
F00 080 050 060 D040 |
|
70
|
280
|
F00 080 050 070 D030 |
|
80
|
280
|
F00 080 050 080 D020 |
|
90
|
280
|
F00 080 050 090 D010 |
|
100
|
280
|
F00 080 050 100 |
|
110
|
330
|
F00 080 050 110 D040 |
|
120
|
330
|
F00 080 050 120 D030 |
|
130
|
330
|
F00 080 050 130 D020 |
|
140
|
330
|
F00 080 050 140 D010 |
|
150
|
330
|
F00 080 050 150 |
|
160
|
380
|
F00 080 050 160 D040 |
|
170
|
380
|
F00 080 050 170 D030 |
|
175
|
355
|
F00 080 050 175 |
|
180
|
380
|
F00 080 050 180 D020 |
|
190
|
380
|
F00 080 050 190 D010 |
|
200
|
380
|
F00 080 050 200 |
|
225
|
430
|
F00 080 050 225 D025 |
|
250
|
430
|
F00 080 050 250 |
|
275
|
480
|
F00 080 050 275 D025 |
|
300
|
480
|
F00 080 050 300 |
|
325
|
530
|
F00 080 050 325 D025 |
|
350
|
530
|
F00 080 050 350 |
|
375
|
580
|
F00 080 050 375 D025 |
|
400
|
580
|
F00 080 050 400 |
|
425
|
630
|
F00 080 050 425 D025 |
|
450
|
630
|
F00 080 050 450 |
|
475
|
680
|
F00 080 050 475 D025 |
|
500
|
680
|
F00 080 050 500 |
|
525
|
730
|
F00 080 050 525 D025 |
|
550
|
730
|
F00 080 050 550 |
|
575
|
780
|
F00 080 050 575 D025 |
|
600
|
780
|
F00 080 050 600 |
|
625
|
830
|
F00 080 050 625 D025 |
|
650
|
830
|
F00 080 050 650 |
|
675
|
880
|
F00 080 050 675 D025 |
|
700
|
880
|
F00 080 050 700 |
|
800
|
980
|
F00 080 050 800 |
|
900
|
1080
|
F00 080 050 900 |
|
1000
|
1180
|
F00 080 050 1000 |
|
1100
|
1280
|
F00 080 050 1100 |
|
1200
|
1380
|
F00 080 050 1200 |
|
1500
|
1680
|
F00 080 050 1500 |
|
1700
|
1880
|
F00 080 050 1700 |
ØK - Kolbendurchmesser ØR - Rohrdurchmesser ØS - Stangendurchmesser U - Kolbenstangenüberstand
H - Höhe Ölanschluss M - Anschlussabstand bodenseitig Y - Anschlussabstand stangenseitig G - Anschlussgewinde
Die gelb markierten Zylinder sind nach Euler Fall 1 mit Sicherheitsfaktor 3,5 knicksicher.
Anwendungsgebiet/ Einsatzbereich
Unsere Hydraulikzylinder sind vielseitig einsetzbar, typische Anwendungen sind:
Agrartechnik: z.B. Landmaschinen, Frontlader
Forsttechnik: z.B. Holzspalter, Holzgreifer
Industrietechnik: z.B. Werkzeugmaschinen, Pressen
Hebetechnik: z.B. Hebebühnen, Hubtische
Baumaschinentechnik: z.B. Bagger
Fahrzeugbau: z.B. Abschleppfahrzeuge
Kommunaltechnik: z.B. Schneepflüge
Eigenkonstruktionen für verschiedenste Anforderungen. Fragen Sie uns!
Weitere technische Angaben
Betriebsmittel: Hydrauliköl auf Mineralölbasis
Anschlüsse: Rohrgewinde nach DIN ISO 228-1
Dichtungssystem geeignet für mineralische Hydrauliköle
Bestandteile unserer doppelwirkenden Hydrozylinder (Material)
Kolbenstange (Stahl 20MnV6) - Die Kolbenstangen sind bei Bedarf auch mit einer Nickel-Chrom-Beschichtung erhältlich.
Zylinderrohr (E355)
Befestigungselemente (S355)
Anschlussgewinde (C15)
Zylinderboden (S355J2G3)
Kolbenstangenführung (Grauguss EN-GJL-250)
Stangendichtung (Polyurethan)
Abstreifer (Polyurethan)
Kolben (Stahl 1.0715 / 11.SMn30)
Kolbendichtung
Stützringe (Polyester Elastomer)
Führungsringe (POM)
Dichtteil (NBR 75° Shore A)
Passende Verschraubungen
alle geraden Einschraub- und Schwenkverschraubungen G1/2"
Bitte kontaktieren Sie uns. Über unser Online-Angebot hinaus können wir Ihnen maßgeschneiderte Lösungen je
nach Bedarf anbieten, von der Einzelanfertigung bis hin zur Serie.

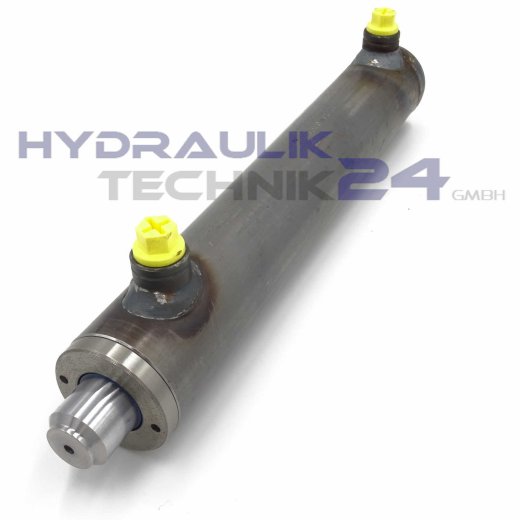

Hinweis zum Bild: Auf dem Foto ist exemplarisch ein Zylinder unserer Standardzylinder-Baureihe abgebildet.
