Hydraulikzylinder doppeltwirkend 70/40 mit Querbuchsen - Hub wählbar von 60 bis 1800mm
Technische Daten
Kolbendurchmesser: 70mm
Stangendurchmesser: 40mm
Hub: wählbar von 60 bis 1800mm
Einbaulänge: von 316 bis 2016mm
Druckkraft kN/200bar: 75,51 (entspricht ca. 7,70t)
Zugkraft kN/200bar: 50,85 (entspricht ca. 5,18t)
Max. Nenndruck pN: 250bar
Qualitativ hochwertiger Hydraulikzylinder - in Deutschland hergestellt
Seit Jahrzehnten haben sich unsere Zylinder hunderttausendfach bei verschiedensten Anwendungen bewährt und stehen daher für absolute Zuverlässigkeit und Langlebigkeit.
|
Hydraulikzylinder dw mit Querbuchsen - Baureihe 70/40
|
|
mm
|
Zoll
|
Artikelnummer
|
|
Hub
|
EL3
|
ØK
|
ØR
|
ØS
|
U
|
H
|
M
|
Y
|
Ød
|
D/D1
|
T
|
t1
|
t2
|
G
|
|
60
|
316
|
70
|
80
|
40
|
23
|
17
|
25
|
50
|
30
|
Ø60
|
28
|
60
|
100
|
G3/8"
|
F02 070 040 060 D040 |
|
70
|
316
|
F02 070 040 070 D030 |
|
80
|
316
|
F02 070 040 080 D020 |
|
90
|
316
|
F02 070 040 090 D010 |
|
100
|
316
|
F02 070 040 100 |
|
110
|
366
|
F02 070 040 110 D040 |
|
120
|
366
|
F02 070 040 120 D030 |
|
130
|
366
|
F02 070 040 130 D020 |
|
140
|
366
|
F02 070 040 140 D010 |
|
150
|
366
|
F02 070 040 150 |
|
160
|
416
|
F02 070 040 160 D040 |
|
170
|
416
|
F02 070 040 170 D030 |
|
180
|
416
|
F02 070 040 180 D020 |
|
190
|
416
|
F02 070 040 190 D010 |
|
200
|
416
|
F02 070 040 200 |
|
225
|
466
|
F02 070 040 225 D025 |
|
250
|
466
|
F02 070 040 250 |
|
275
|
516
|
F02 070 040 275 D025 |
|
300
|
516
|
F02 070 040 300 |
|
325
|
566
|
F02 070 040 325 D025 |
|
350
|
566
|
F02 070 040 350 |
|
375
|
616
|
F02 070 040 375 D025 |
|
400
|
616
|
F02 070 040 400 |
|
425
|
666
|
F02 070 040 425 D025 |
|
450
|
666
|
F02 070 040 450 |
|
475
|
716
|
F02 070 040 475 D025 |
|
500
|
716
|
F02 070 040 500 |
|
525
|
766
|
F02 070 040 525 D025 |
|
550
|
766
|
F02 070 040 550 |
|
575
|
816
|
F02 070 040 575 D025 |
|
600
|
816
|
F02 070 040 600 |
|
625
|
866
|
F02 070 040 625 D025 |
|
650
|
866
|
F02 070 040 650 |
|
675
|
916
|
F02 070 040 675 D025 |
|
700
|
916
|
F02 070 040 700 |
|
800
|
1016
|
F02 070 040 800 |
|
900
|
1116
|
F02 070 040 900 |
|
1000
|
1216
|
F02 070 040 1000 |
|
1200
|
1416
|
F02 070 040 1100 |
|
1800
|
2016
|
F02 070 040 1200 |
EL3 - Einbaulänge ØK - Kolbendurchmesser ØR - Rohrdurchmesser ØS - Stangendurchmesser U - Kolbenstangenüberstand
H - Höhe Ölanschluss M - Anschlussabstand bodenseitig Y - Anschlussabstand stangenseitig Ød - Durchmesser Anbauelement innen
D/D1 - Durchmesser Anbauelement außen T - Einbaulänge Anbauelement t1 - Breite Buchse t2 – Breite Buchse bodenseitig
G – Anschlussgewinde
Die blau markierten Zylinder sind nach Euler Fall 2 mit Sicherheitsfaktor 3,5 knicksicher.
Anwendungsgebiet/ Einsatzbereich
Unsere Hydraulikzylinder sind vielseitig einsetzbar, typische Anwendungen sind:
Agrartechnik: z.B. Landmaschinen, Frontlader
Forsttechnik: z.B. Holzspalter, Holzgreifer
Industrietechnik: z.B. Werkzeugmaschinen, Pressen
Hebetechnik: z.B. Hebebühnen, Hubtische
Baumaschinentechnik: z.B. Bagger
Fahrzeugbau: z.B. Abschleppfahrzeuge
Kommunaltechnik: z.B. Schneepflüge
Eigenkonstruktionen für verschiedenste Anforderungen. Fragen Sie uns!
Weitere technische Angaben
Betriebsmittel: Hydrauliköl auf Mineralölbasis
Anschlüsse: Rohrgewinde nach DIN ISO 228-1
Dichtungssystem geeignet für mineralische Hydrauliköle
Bestandteile unserer doppelwirkenden Hydrozylinder (Material)
Kolbenstange (Stahl 20MnV6) - Die Kolbenstangen sind bei Bedarf auch mit einer Nickel-Chrom-Beschichtung erhältlich.
Zylinderrohr (E355)
Befestigungselemente (S355)
Anschlussgewinde (C15)
Zylinderboden (S355J2G3)
Kolbenstangenführung (Grauguss EN-GJL-250)
Stangendichtung (Polyurethan)
Abstreifer (Polyurethan)
Kolben (Stahl 1.0715 / 11.SMn30)
Kolbendichtung
Stützringe (Polyester Elastomer)
Führungsringe (POM)
Dichtteil (NBR 75° Shore A)
Passende Verschraubungen
alle geraden Einschraub- und Schwenkverschraubungen G3/8"
Bitte kontaktieren Sie uns. Über unser Online-Angebot hinaus können wir Ihnen maßgeschneiderte Lösungen je
nach Bedarf anbieten, von der Einzelanfertigung bis hin zur Serie.

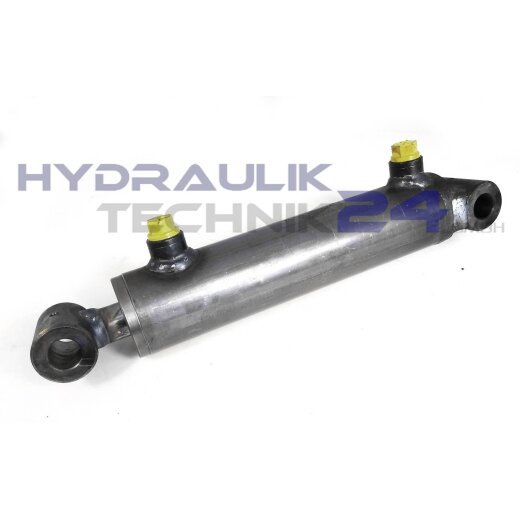

Hinweis zum Bild: Auf dem Foto ist exemplarisch ein Zylinder unserer Standardzylinder-Baureihe abgebildet.
