Hydraulikzylinder doppeltwirkend 70/35 ohne Befestigung - Hub wählbar von 60 bis 1000mm
Technische Daten
Kolbendurchmesser: 70mm
Stangendurchmesser: 35mm
Hub: wählbar von 60 bis 1000mm
Einbaulänge: von 260 bis 1160mm
Druckkraft kN/200bar: 75,51 (entspricht ca. 7,70t)
Zugkraft kN/200bar: 56,63 (entspricht ca. 5,77t)
Max. Nenndruck pN: 250bar
Qualitativ hochwertiger Hydraulikzylinder - in Deutschland hergestellt
Seit Jahrzehnten haben sich unsere Zylinder hunderttausendfach bei verschiedensten Anwendungen bewährt und stehen daher für absolute Zuverlässigkeit und Langlebigkeit.
Der Zylinder besitzt zur einfachen Fixierung von Befestigungselementen stangen- und bodenseitig eine Aufnahmebohrung für Spannstifte.
Das Material der Kolbenstange 20MnV6 bietet Vorteile beim Schweißen gegenüber dem ansonsten oft verwendeten C45. Die Stange ist zudem mit einer Schweißfase ausgestattet.
|
Hydraulikzylinder dw ohne Befestigung - Baureihe 70/35
|
|
mm
|
Zoll
|
Artikelnummer
|
|
Hub
|
Einbaulänge
|
ØK
|
ØR
|
ØS
|
U
|
H
|
M
|
Y
|
G
|
|
60
|
260
|
70
|
80
|
35
|
23
|
17
|
25
|
50
|
G3/8"
|
F00 070 035 060 D040 |
|
70
|
260
|
F00 070 035 070 D030 |
|
80
|
260
|
F00 070 035 080 D020 |
|
90
|
260
|
F00 070 035 090 D010 |
|
100
|
260
|
F00 070 035 100 |
|
110
|
310
|
F00 070 035 110 D040 |
|
120
|
310
|
F00 070 035 120 D030 |
|
130
|
310
|
F00 070 035 130 D020 |
|
140
|
310
|
F00 070 035 140 D010 |
|
150
|
310
|
F00 070 035 150 |
|
160
|
360
|
F00 070 035 160 D040 |
|
170
|
360
|
F00 070 035 170 D030 |
|
180
|
360
|
F00 070 035 180 D020 |
|
190
|
360
|
F00 070 035 190 D010 |
|
200
|
360
|
F00 070 035 200 |
|
225
|
410
|
F00 070 035 225 D025 |
|
250
|
410
|
F00 070 035 250 |
|
275
|
460
|
F00 070 035 275 D025 |
|
300
|
460
|
F00 070 035 300 |
|
325
|
510
|
F00 070 035 325 D025 |
|
350
|
510
|
F00 070 035 350 |
|
375
|
560
|
F00 070 035 375 D025 |
|
400
|
560
|
F00 070 035 400 |
|
425
|
610
|
F00 070 035 425 D025 |
|
450
|
610
|
F00 070 035 450 |
|
475
|
660
|
F00 070 035 475 D025 |
|
500
|
660
|
F00 070 035 500 |
|
525
|
710
|
F00 070 035 525 D025 |
|
550
|
710
|
F00 070 035 550 |
|
575
|
760
|
F00 070 035 575 D025 |
|
600
|
760
|
F00 070 035 600 |
|
625
|
810
|
F00 070 035 625 D025 |
|
650
|
810
|
F00 070 035 650 |
|
675
|
860
|
F00 070 035 675 D025 |
|
700
|
860
|
F00 070 035 700 |
|
800
|
960
|
F00 070 035 800 |
|
900
|
1060
|
F00 070 035 900 |
|
1000
|
1160
|
F00 070 035 1000 |
ØK - Kolbendurchmesser ØR - Rohrdurchmesser ØS - Stangendurchmesser U - Kolbenstangenüberstand
H - Höhe Ölanschluss M - Anschlussabstand bodenseitig Y - Anschlussabstand stangenseitig G - Anschlussgewinde
Die gelb markierten Zylinder sind nach Euler Fall 1 mit Sicherheitsfaktor 3,5 knicksicher.
Anwendungsgebiet/ Einsatzbereich
Unsere Hydraulikzylinder sind vielseitig einsetzbar, typische Anwendungen sind:
Agrartechnik: z.B. Landmaschinen, Frontlader
Forsttechnik: z.B. Holzspalter, Holzgreifer
Industrietechnik: z.B. Werkzeugmaschinen, Pressen
Hebetechnik: z.B. Hebebühnen, Hubtische
Baumaschinentechnik: z.B. Bagger
Fahrzeugbau: z.B. Abschleppfahrzeuge
Kommunaltechnik: z.B. Schneepflüge
Eigenkonstruktionen für verschiedenste Anforderungen. Fragen Sie uns!
Weitere technische Angaben
Betriebsmittel: Hydrauliköl auf Mineralölbasis
Anschlüsse: Rohrgewinde nach DIN ISO 228-1
Dichtungssystem geeignet für mineralische Hydrauliköle
Bestandteile unserer doppelwirkenden Hydrozylinder (Material)
Kolbenstange (Stahl 20MnV6) - Die Kolbenstangen sind bei Bedarf auch mit einer Nickel-Chrom-Beschichtung erhältlich.
Zylinderrohr (E355)
Befestigungselemente (S355)
Anschlussgewinde (C15)
Zylinderboden (S355J2G3)
Kolbenstangenführung (Grauguss EN-GJL-250)
Stangendichtung (Polyurethan)
Abstreifer (Polyurethan)
Kolben (Stahl 1.0715 / 11.SMn30)
Kolbendichtung
Stützringe (Polyester Elastomer)
Führungsringe (POM)
Dichtteil (NBR 75° Shore A)
Passende Verschraubungen
alle geraden Einschraub- und Schwenkverschraubungen G3/8"
Bitte kontaktieren Sie uns. Über unser Online-Angebot hinaus können wir Ihnen maßgeschneiderte Lösungen je
nach Bedarf anbieten, von der Einzelanfertigung bis hin zur Serie.

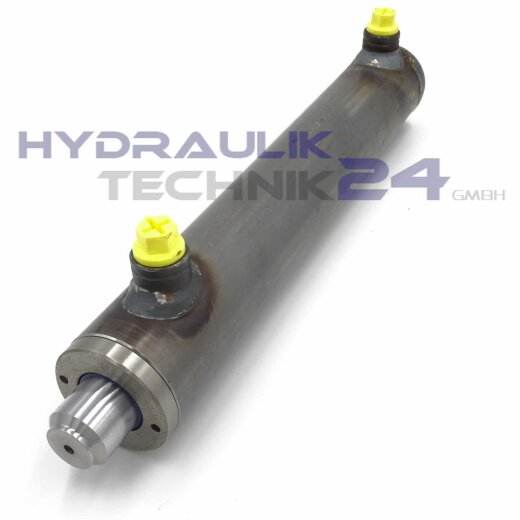

Hinweis zum Bild: Auf dem Foto ist exemplarisch ein Zylinder unserer Standardzylinder-Baureihe abgebildet.
