Hydraulikzylinder doppeltwirkend 70/35 ohne Befestigung - Hub wählbar von 60 bis 1000mm
Technische Daten
Kolbendurchmesser: 70mm
Stangendurchmesser: 35mm
Hub: wählbar von 60 bis 1000mm
Einbaulänge: von 260 bis 1160mm
Druckkraft kN/200bar: 75,51 (entspricht ca. 7,70t)
Zugkraft kN/200bar: 56,63 (entspricht ca. 5,77t)
Max. Nenndruck pN: 250bar
Qualitativ hochwertiger Hydraulikzylinder - in Deutschland hergestellt
Seit Jahrzehnten haben sich unsere Zylinder hunderttausendfach bei verschiedensten Anwendungen bewährt und stehen daher für absolute Zuverlässigkeit und Langlebigkeit.
Der Zylinder besitzt zur einfachen Fixierung von Befestigungselementen stangen- und bodenseitig eine Aufnahmebohrung für Spannstifte.
Das Material der Kolbenstange 20MnV6 bietet Vorteile beim Schweißen gegenüber dem ansonsten oft verwendeten C45. Die Stange ist zudem mit einer Schweißfase ausgestattet.
Hydraulikzylinder dw ohne Befestigung - Baureihe 70/35 |
mm | Zoll | Artikelnummer |
Hub | Einbaulänge | ØK | ØR | ØS | U | H | M | Y | G |
60 | 260 | 70 | 80 | 35 | 23 | 17 | 25 | 50 | G3/8" | F00 070 035 060 D040 |
70 | 260 | F00 070 035 070 D030 |
80 | 260 | F00 070 035 080 D020 |
90 | 260 | F00 070 035 090 D010 |
100 | 260 | F00 070 035 100 |
110 | 310 | F00 070 035 110 D040 |
120 | 310 | F00 070 035 120 D030 |
130 | 310 | F00 070 035 130 D020 |
140 | 310 | F00 070 035 140 D010 |
150 | 310 | F00 070 035 150 |
160 | 360 | F00 070 035 160 D040 |
170 | 360 | F00 070 035 170 D030 |
180 | 360 | F00 070 035 180 D020 |
190 | 360 | F00 070 035 190 D010 |
200 | 360 | F00 070 035 200 |
225 | 410 | F00 070 035 225 D025 |
250 | 410 | F00 070 035 250 |
275 | 460 | F00 070 035 275 D025 |
300 | 460 | F00 070 035 300 |
325 | 510 | F00 070 035 325 D025 |
350 | 510 | F00 070 035 350 |
375 | 560 | F00 070 035 375 D025 |
400 | 560 | F00 070 035 400 |
425 | 610 | F00 070 035 425 D025 |
450 | 610 | F00 070 035 450 |
475 | 660 | F00 070 035 475 D025 |
500 | 660 | F00 070 035 500 |
525 | 710 | F00 070 035 525 D025 |
550 | 710 | F00 070 035 550 |
575 | 760 | F00 070 035 575 D025 |
600 | 760 | F00 070 035 600 |
625 | 810 | F00 070 035 625 D025 |
650 | 810 | F00 070 035 650 |
675 | 860 | F00 070 035 675 D025 |
700 | 860 | F00 070 035 700 |
800 | 960 | F00 070 035 800 |
900 | 1060 | F00 070 035 900 |
1000 | 1160 | F00 070 035 1000 |
ØK - Kolbendurchmesser ØR - Rohrdurchmesser ØS - Stangendurchmesser U - Kolbenstangenüberstand
H - Höhe Ölanschluss M - Anschlussabstand bodenseitig Y - Anschlussabstand stangenseitig G - Anschlussgewinde
Die gelb markierten Zylinder sind nach Euler Fall 1 mit Sicherheitsfaktor 3,5 knicksicher.
Anwendungsgebiet/ Einsatzbereich
Unsere Hydraulikzylinder sind vielseitig einsetzbar, typische Anwendungen sind:
Agrartechnik: z.B. Landmaschinen, Frontlader
Forsttechnik: z.B. Holzspalter, Holzgreifer
Industrietechnik: z.B. Werkzeugmaschinen, Pressen
Hebetechnik: z.B. Hebebühnen, Hubtische
Baumaschinentechnik: z.B. Bagger
Fahrzeugbau: z.B. Abschleppfahrzeuge
Kommunaltechnik: z.B. Schneepflüge
Eigenkonstruktionen für verschiedenste Anforderungen. Fragen Sie uns!
Weitere technische Angaben
Betriebsmittel: Hydrauliköl auf Mineralölbasis
Anschlüsse: Rohrgewinde nach DIN ISO 228-1
Dichtungssystem geeignet für mineralische Hydrauliköle
Bestandteile unserer doppelwirkenden Hydrozylinder (Material)
Kolbenstange (Stahl 20MnV6) - Die Kolbenstangen sind bei Bedarf auch mit einer Nickel-Chrom-Beschichtung erhältlich.
Zylinderrohr (E355)
Befestigungselemente (S355)
Anschlussgewinde (C15)
Zylinderboden (S355J2G3)
Kolbenstangenführung (Grauguss EN-GJL-250)
Stangendichtung (Polyurethan)
Abstreifer (Polyurethan)
Kolben (Stahl 1.0715 / 11.SMn30)
Kolbendichtung
Stützringe (Polyester Elastomer)
Führungsringe (POM)
Dichtteil (NBR 75° Shore A)
Passende Verschraubungen
alle geraden Einschraub- und Schwenkverschraubungen G3/8"
Bitte kontaktieren Sie uns. Über unser Online-Angebot hinaus können wir Ihnen maßgeschneiderte Lösungen je
nach Bedarf anbieten, von der Einzelanfertigung bis hin zur Serie.

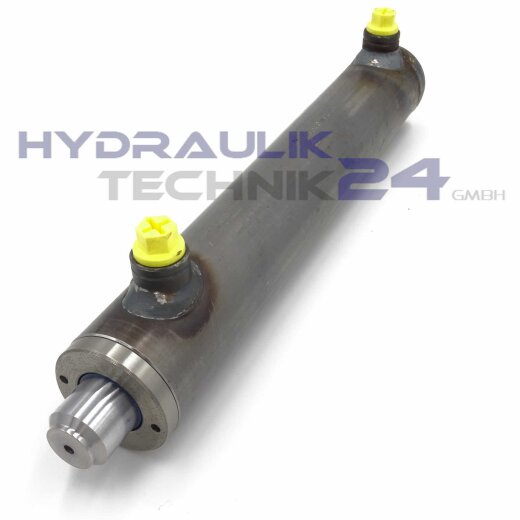

Hinweis zum Bild: Auf dem Foto ist exemplarisch ein Zylinder unserer Standardzylinder-Baureihe abgebildet.
