Hydraulikzylinder doppeltwirkend 70/30 mit Gelenkaugen - Hub wählbar von 60 bis 700mm
Technische Daten
Kolbendurchmesser: 70mm
Stangendurchmesser: 30mm
Hub: wählbar von 60 bis 700mm
Einbaulänge: von 362 bis 962mm
Druckkraft kN/200bar: 75,51 (entspricht ca. 7,70t)
Zugkraft kN/200bar: 61,64 (entspricht ca. 6,28t)
Max. Nenndruck pN: 250bar
Qualitativ hochwertiger Hydraulikzylinder - in Deutschland hergestellt
Seit Jahrzehnten haben sich unsere Zylinder hunderttausendfach bei verschiedensten Anwendungen bewährt und stehen daher für absolute Zuverlässigkeit und Langlebigkeit.
|
Hydraulikzylinder dw mit Gelenkaugen - Baureihe 70/30
|
|
mm
|
Zoll
|
Artikelnummer
|
|
Hub
|
EL2
|
ØK
|
ØR
|
ØS
|
U
|
H
|
M
|
Y
|
Ød
|
D/D1
|
T
|
t1
|
t2
|
B
|
G
|
|
60
|
362
|
70
|
80
|
30
|
23
|
17
|
25
|
50
|
30
|
73/65
|
51
|
19
|
28
|
22
|
G3/8"
|
F21 070 030 060 D040 |
|
70
|
362
|
F21 070 030 070 D030 |
|
80
|
362
|
F21 070 030 080 D020 |
|
90
|
362
|
F21 070 030 090 D010 |
|
100
|
362
|
F21 070 030 100 |
|
110
|
412
|
F21 070 030 110 D040 |
|
120
|
412
|
F21 070 030 120 D030 |
|
130
|
412
|
F21 070 030 130 D020 |
|
140
|
412
|
F21 070 030 140 D010 |
|
150
|
412
|
F21 070 030 150 |
|
160
|
462
|
F21 070 030 160 D040 |
|
170
|
462
|
F21 070 030 170 D030 |
|
180
|
462
|
F21 070 030 180 D020 |
|
190
|
462
|
F21 070 030 190 D010 |
|
200
|
462
|
F21 070 030 200 |
|
225
|
512
|
F21 070 030 225 D025 |
|
250
|
512
|
F21 070 030 250 |
|
275
|
562
|
F21 070 030 275 D025 |
|
300
|
562
|
F21 070 030 300 |
|
325
|
612
|
F21 070 030 325 D025 |
|
350
|
612
|
F21 070 030 350 |
|
375
|
662
|
F21 070 030 375 D025 |
|
400
|
662
|
F21 070 030 400 |
|
425
|
712
|
F21 070 030 425 D025 |
|
450
|
712
|
F21 070 030 450 |
|
475
|
762
|
F21 070 030 475 D025 |
|
500
|
762
|
F21 070 030 500 |
|
525
|
812
|
F21 070 030 525 D025 |
|
550
|
812
|
F21 070 030 550 |
|
575
|
862
|
F21 070 030 575 D025 |
|
600
|
862
|
F21 070 030 600 |
|
675
|
962
|
F21 070 030 675 D025 |
|
700
|
962
|
F21 070 030 700 |
EL2 - Einbaulänge ØK - Kolbendurchmesser ØR - Rohrdurchmesser ØS - Stangendurchmesser U - Kolbenstangenüberstand
H - Höhe Ölanschluss M - Anschlussabstand bodenseitig Y - Anschlussabstand stangenseitig Ød - Durchmesser Anbauelement innen
D/D1 - Durchmesser Anbauelement außen T - Einbaulänge Anbauelement t1 - Gehäusebreite t2 - Gehäusebreite bodenseitig
B - Lagerbreite G - Anschlussgewinde
Die blau markierten Zylinder sind nach Euler Fall 2 mit Sicherheitsfaktor 3,5 knicksicher.
Anwendungsgebiet/ Einsatzbereich
Unsere Hydraulikzylinder sind vielseitig einsetzbar, typische Anwendungen sind:
Agrartechnik: z.B. Landmaschinen, Frontlader
Forsttechnik: z.B. Holzspalter, Holzgreifer
Industrietechnik: z.B. Werkzeugmaschinen, Pressen
Hebetechnik: z.B. Hebebühnen, Hubtische
Baumaschinentechnik: z.B. Bagger
Fahrzeugbau: z.B. Abschleppfahrzeuge
Kommunaltechnik: z.B. Schneepflüge
Eigenkonstruktionen für verschiedenste Anforderungen. Fragen Sie uns!
Weitere technische Angaben
Betriebsmittel: Hydrauliköl auf Mineralölbasis
Anschlüsse: Rohrgewinde nach DIN ISO 228-1
Dichtungssystem geeignet für mineralische Hydrauliköle
Bestandteile unserer doppelwirkenden Hydrozylinder (Material)
Kolbenstange (Stahl 20MnV6) - Die Kolbenstangen sind bei Bedarf auch mit einer Nickel-Chrom-Beschichtung erhältlich.
Zylinderrohr (E355)
Befestigungselemente (S355)
Anschlussgewinde (C15)
Zylinderboden (S355J2G3)
Kolbenstangenführung (Grauguss EN-GJL-250)
Stangendichtung (Polyurethan)
Abstreifer (Polyurethan)
Kolben (Stahl 1.0715 / 11.SMn30)
Kolbendichtung
Stützringe (Polyester Elastomer)
Führungsringe (POM)
Dichtteil (NBR 75° Shore A)
Passende Verschraubungen
alle geraden Einschraub- und Schwenkverschraubungen G3/8"
Bitte kontaktieren Sie uns. Über unser Online-Angebot hinaus können wir Ihnen maßgeschneiderte Lösungen je
nach Bedarf anbieten, von der Einzelanfertigung bis hin zur Serie.

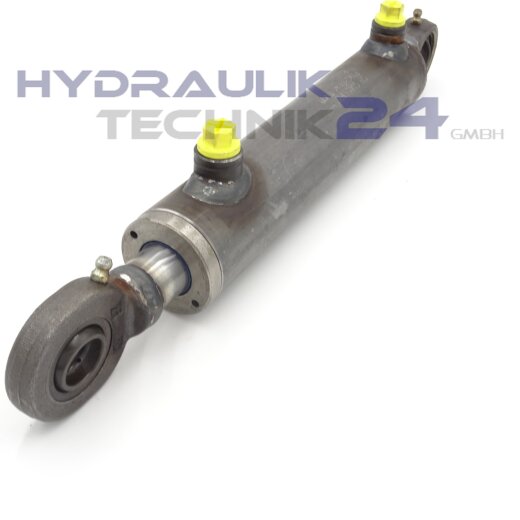

Hinweis zum Bild: Auf dem Foto ist exemplarisch ein Zylinder unserer Standardzylinder-Baureihe abgebildet.
