Hydraulikzylinder doppeltwirkend 60/40 - 100mm Hub mit Querbuchsen

Hydraulikzylinder doppeltwirkend 60/40 - 100mm Hub mit Querbuchsen

Artikelnummer: F02 060 040 100
Kategorie: 60/40

Hub

169,50 €

inkl. 19% USt. , zzgl.

Lieferzeit: 3 - 4 Werktage (Ausland)

Stk

Hydraulikzylinder doppeltwirkend 60/40 mit Querbuchsen - Hub wählbar von 60 bis 2000mm

Technische Daten

Kolbendurchmesser: 60mm
Stangendurchmesser: 40mm
Hub: wählbar von 60 bis 2000mm
Einbaulänge: von 260 bis 2160mm
Druckkraft kN/200bar: 55,47 (entspricht ca. 5,66t)
Zugkraft kN/200bar: 30,82 (entspricht ca. 3,14t)
Max. Nenndruck pN: 250bar

Qualitativ hochwertiger Hydraulikzylinder - in Deutschland hergestellt

Seit Jahrzehnten haben sich unsere Zylinder hunderttausendfach bei verschiedensten Anwendungen bewährt und stehen daher für absolute Zuverlässigkeit und Langlebigkeit.

Hydraulikzylinder dw mit Querbuchsen - Baureihe 60/40
mm														Zoll	Artikelnummer
Hub	EL3	ØK	ØR	ØS	U	H	M	Y	Ød	D/D1	T	t1	t2	G	Artikelnummer
60	306	60	70	40	23	17	25	50	25	Ø50	23	50	80	G3/8"	F02 060 040 060 D040
70	306														F02 060 040 070 D030
80	306														F02 060 040 080 D020
90	306														F02 060 040 090 D010
100	306														F02 060 040 100
110	356														F02 060 040 110 D040
120	356														F02 060 040 120 D030
130	356														F02 060 040 130 D020
140	356														F02 060 040 140 D010
150	356														F02 060 040 150
160	406														F02 060 040 160 D040
170	406														F02 060 040 170 D030
180	406														F02 060 040 180 D020
190	406														F02 060 040 190 D010
200	406														F02 060 040 200
225	456														F02 060 040 225 D025
250	456														F02 060 040 250
275	506														F02 060 040 275 D025
300	506														F02 060 040 300
325	556														F02 060 040 325 D025
350	556														F02 060 040 350
375	606														F02 060 040 375 D025
400	606														F02 060 040 400
425	656														F02 060 040 425 D025
450	656														F02 060 040 450
475	706														F02 060 040 475 D025
500	706														F02 060 040 500
525	756														F02 060 040 525 D025
550	756														F02 060 040 550
575	806														F02 060 040 575 D025
600	806														F02 060 040 600
625	856														F02 060 040 625 D025
650	856														F02 060 040 650
675	906														F02 060 040 675 D025
700	906														F02 060 040 700
800	1006														F02 060 040 800
900	1106														F02 060 040 900
1000	1206														F02 060 040 1000
1100	1306														F02 060 040 1100
1200	1406														F02 060 040 1200
1300	1506														F02 060 040 1300
1400	1606														F02 060 040 1400
1500	1706														F02 060 040 1500
1600	1806														F02 060 040 1600
1700	1906														F02 060 040 1700
1800	2006														F02 060 040 1800
2000	2206														F02 060 040 2000

EL3 - Einbaulänge     ØK - Kolbendurchmesser     ØR - Rohrdurchmesser     ØS - Stangendurchmesser     U - Kolbenstangenüberstand
H - Höhe Ölanschluss     M - Anschlussabstand bodenseitig     Y - Anschlussabstand stangenseitig     Ød - Durchmesser Anbauelement innen
D/D1 - Durchmesser Anbauelement außen     T - Einbaulänge Anbauelement     t1 - Breite Buchse     t2 – Breite Buchse bodenseitig
G – Anschlussgewinde

Die blau markierten Zylinder sind nach Euler Fall 2 mit Sicherheitsfaktor 3,5 knicksicher.

Anwendungsgebiet/ Einsatzbereich

Unsere Hydraulikzylinder sind vielseitig einsetzbar, typische Anwendungen sind:

Agrartechnik: z.B. Landmaschinen, Frontlader
Forsttechnik: z.B. Holzspalter, Holzgreifer
Industrietechnik: z.B. Werkzeugmaschinen, Pressen
Hebetechnik: z.B. Hebebühnen, Hubtische
Baumaschinentechnik: z.B. Bagger
Fahrzeugbau: z.B. Abschleppfahrzeuge
Kommunaltechnik: z.B. Schneepflüge
Eigenkonstruktionen für verschiedenste Anforderungen. Fragen Sie uns!

Weitere technische Angaben

Betriebsmittel: Hydrauliköl auf Mineralölbasis
Anschlüsse: Rohrgewinde nach DIN ISO 228-1
Dichtungssystem geeignet für mineralische Hydrauliköle

Bestandteile unserer doppelwirkenden Hydrozylinder (Material)

Kolbenstange (Stahl 20MnV6) - Die Kolbenstangen sind bei Bedarf auch mit einer Nickel-Chrom-Beschichtung erhältlich.
Zylinderrohr (E355)
Befestigungselemente (S355)
Anschlussgewinde (C15)
Zylinderboden (S355J2G3)
Kolbenstangenführung (Grauguss EN-GJL-250)
Stangendichtung (Polyurethan)
Abstreifer (Polyurethan)
Kolben (Stahl 1.0715 / 11.SMn30)
Kolbendichtung
Stützringe (Polyester Elastomer)
Führungsringe (POM)
Dichtteil (NBR 75° Shore A)

Passende Verschraubungen

alle geraden Einschraub- und Schwenkverschraubungen G3/8"

Bitte kontaktieren Sie uns. Über unser Online-Angebot hinaus können wir Ihnen maßgeschneiderte Lösungen je
nach Bedarf anbieten, von der Einzelanfertigung bis hin zur Serie.

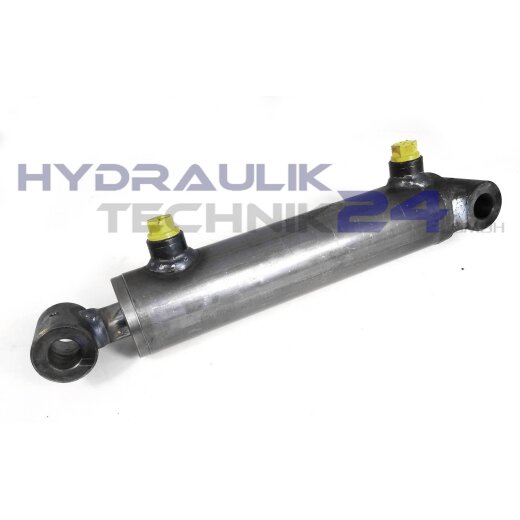

Hinweis zum Bild: Auf dem Foto ist exemplarisch ein Zylinder unserer Standardzylinder-Baureihe abgebildet.
