Hydraulikzylinder doppeltwirkend 50/30 mit Gabeln - Hub wählbar von 50 bis 1800mm
Technische Daten
Kolbendurchmesser: 50mm
Stangendurchmesser: 30mm
Hub: wählbar von 50 bis 1800mm
Einbaulänge: von 280 bis 2030mm
Druckkraft kN/200bar: 38,52 (entspricht ca. 3,93t)
Zugkraft kN/200bar: 24,66 (entspricht ca. 2,51t)
Max. Nenndruck pN: 250bar
Qualitativ hochwertiger Hydraulikzylinder - in Deutschland hergestellt
Seit Jahrzehnten haben sich unsere Zylinder hunderttausendfach bei verschiedensten Anwendungen bewährt und stehen daher für absolute Zuverlässigkeit und Langlebigkeit.
|
Hydraulikzylinder dw mit Gabeln - Baureihe 50/30
|
|
mm
|
Zoll
|
Artikelnummer
|
|
Hub
|
EL4
|
ØK
|
ØR
|
ØS
|
U
|
H
|
M
|
Y
|
Ød
|
T
|
L
|
LN
|
B
|
BN
|
F
|
G
|
|
50
|
280
|
50
|
60
|
30
|
22
|
17
|
23
|
43
|
25
|
45
|
70
|
56
|
50
|
25
|
10x45°
|
G3/8"
|
F19 050 030 050 |
|
60
|
330
|
F19 050 030 060 D040 |
|
70
|
330
|
F19 050 030 070 D030 |
|
80
|
330
|
F19 050 030 080 D020 |
|
90
|
330
|
F19 050 030 090 D010 |
|
100
|
330
|
F19 050 030 100 |
|
110
|
350
|
F19 050 030 110 D010 |
|
120
|
350
|
F19 050 030 120 |
|
130
|
380
|
F19 050 030 130 D020 |
|
140
|
380
|
F19 050 030 140 D010 |
|
150
|
380
|
F19 050 030 150 |
|
160
|
410
|
F19 050 030 160 D020 |
|
170
|
410
|
F19 050 030 170 D010 |
|
180
|
410
|
F19 050 030 180 |
|
190
|
430
|
F19 050 030 190 D010 |
|
200
|
430
|
F19 050 030 200 |
|
225
|
480
|
F19 050 030 225 D025 |
|
250
|
480
|
F19 050 030 250 |
|
275
|
530
|
F19 050 030 275 D025 |
|
300
|
530
|
F19 050 030 300 |
|
325
|
580
|
F19 050 030 325 D025 |
|
350
|
580
|
F19 050 030 350 |
|
375
|
630
|
F19 050 030 375 D025 |
|
400
|
630
|
F19 050 030 400 |
|
425
|
680
|
F19 050 030 425 D025 |
|
450
|
680
|
F19 050 030 450 |
|
475
|
730
|
F19 050 030 475 D025 |
|
500
|
730
|
F19 050 030 500 |
|
525
|
780
|
F19 050 030 525 D025 |
|
550
|
780
|
F19 050 030 550 |
|
575
|
830
|
F19 050 030 575 D025 |
|
600
|
830
|
F19 050 030 600 |
|
625
|
880
|
F19 050 030 625 D025 |
|
650
|
880
|
F19 050 030 650 |
|
675
|
930
|
F19 050 030 675 D025 |
|
700
|
930
|
F19 050 030 700 |
|
750
|
980
|
F19 050 030 750 |
|
800
|
1030
|
F19 050 030 800 |
|
900
|
1130
|
F19 050 030 900 |
|
1000
|
1230
|
F19 050 030 1000 |
|
1100
|
1330
|
F19 050 030 1100 |
|
1200
|
1430
|
F19 050 030 1200 |
|
1300
|
1530
|
F19 050 030 1300 |
|
1500
|
1730
|
F19 050 030 1500 |
|
1600
|
1830
|
F19 050 030 1600 |
|
1800
|
2030
|
F19 050 030 1800 |
EL4 - Einbaulänge ØK - Kolbendurchmesser ØR - Rohrdurchmesser ØS - Stangendurchmesser U - Kolbenstangenüberstand
H - Höhe Ölanschluss M - Anschlussabstand bodenseitig Y - Anschlussabstand stangenseitig Ød - Durchmesser Anbauelement innen
T - Einbaulänge Anbauelement L - Länge Anbauelement LN - Nut-Tiefe B - Breite BN - Nut-Breite F - Fase G - Anschlussgewinde
Die blau markierten Zylinder sind nach Euler Fall 2 mit Sicherheitsfaktor 3,5 knicksicher.
Anwendungsgebiet/ Einsatzbereich
Unsere Hydraulikzylinder sind vielseitig einsetzbar, typische Anwendungen sind:
Agrartechnik: z.B. Landmaschinen, Frontlader
Forsttechnik: z.B. Holzspalter, Holzgreifer
Industrietechnik: z.B. Werkzeugmaschinen, Pressen
Hebetechnik: z.B. Hebebühnen, Hubtische
Baumaschinentechnik: z.B. Bagger
Fahrzeugbau: z.B. Abschleppfahrzeuge
Kommunaltechnik: z.B. Schneepflüge
Eigenkonstruktionen für verschiedenste Anforderungen. Fragen Sie uns!
Weitere technische Angaben
Betriebsmittel: Hydrauliköl auf Mineralölbasis
Anschlüsse: Rohrgewinde nach DIN ISO 228-1
Dichtungssystem geeignet für mineralische Hydrauliköle
Bestandteile unserer doppelwirkenden Hydrozylinder (Material)
Kolbenstange (Stahl 20MnV6) - Die Kolbenstangen sind bei Bedarf auch mit einer Nickel-Chrom-Beschichtung erhältlich.
Zylinderrohr (E355)
Befestigungselemente (S355)
Anschlussgewinde (C15)
Zylinderboden (S355J2G3)
Kolbenstangenführung (Grauguss EN-GJL-250)
Stangendichtung (Polyurethan)
Abstreifer (Polyurethan)
Kolben (Stahl 1.0715 / 11.SMn30)
Kolbendichtung
Stützringe (Polyester Elastomer)
Führungsringe (POM)
Dichtteil (NBR 75° Shore A)
Passende Verschraubungen
alle geraden Einschraub- und Schwenkverschraubungen G3/8"
Bitte kontaktieren Sie uns. Über unser Online-Angebot hinaus können wir Ihnen maßgeschneiderte Lösungen je
nach Bedarf anbieten, von der Einzelanfertigung bis hin zur Serie.

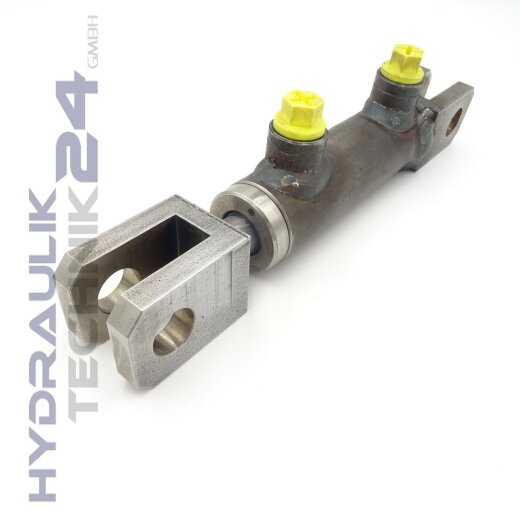

Hinweis zum Bild: Auf dem Foto ist exemplarisch ein Zylinder unserer Standardzylinder-Baureihe abgebildet.
Angaben zur Produktsicherheit
Herstellerinformationen:
Hyrdrauliktechnik24 GmbH
Furth 1A
Baden-Württemberg
Horgenzell, Deutschland, 88263
info@hydrauliktechnik24.de
https://Hydrauliktechnik24.de
| Produkteigenschaft |
Wert |
| Kolbendurchmesser/Druckkraft: |
Ø50 - 4,90 Tonnen bei 250 bar
|
| Stangendurchmesser: |
30 |
| Versandgewicht: |
42,000 kg
|
| Artikelgewicht: |
42,000 kg
|
