Hydraulikzylinder doppeltwirkend 50/25 - 300mm Hub mit Gelenkaugen

Hydraulikzylinder doppeltwirkend 50/25 - 300mm Hub mit Gelenkaugen

Artikelnummer: F21 050 025 300
Kategorie: 50/25

Hub

143,37 €

inkl. 19% USt. , zzgl.

Lieferzeit: 3 - 4 Werktage (Ausland)

Stk

Hydraulikzylinder doppeltwirkend 50/25 mit Gelenkaugen - Hub wählbar von 50 bis 1000mm

Technische Daten

Kolbendurchmesser: 50mm
Stangendurchmesser: 25mm
Hub: wählbar von 50 bis 1000mm
Einbaulänge: von 280 bis 1230mm
Druckkraft kN/200bar: 38,52 (entspricht ca. 3,93t)
Zugkraft kN/200bar: 28,89 (entspricht ca. 2,95t)
Max. Nenndruck pN: 250bar

Qualitativ hochwertiger Hydraulikzylinder - in Deutschland hergestellt

Seit Jahrzehnten haben sich unsere Zylinder hunderttausendfach bei verschiedensten Anwendungen bewährt und stehen daher für absolute Zuverlässigkeit und Langlebigkeit.

Hydraulikzylinder dw mit Gelenkaugen - Baureihe 50/25
mm															Zoll	Artikelnummer
Hub	EL2	ØK	ØR	ØS	U	H	M	Y	Ød	D/D1	T	t1	t2	B	G	Artikelnummer
50	280	50	60	25	22	17	23	43	25	64/55	45	17	23	20	G3/8"	F21 050 025 050
60	290															F21 050 025 060
70	330															F21 050 025 070 D030
80	330															F21 050 025 080 D020
90	330															F21 050 025 090 D010
100	330															F21 050 025 100
110	380															F21 050 025 110 D040
120	380															F21 050 025 120 D030
130	380															F21 050 025 130 D020
140	380															F21 050 025 140 D010
150	380															F21 050 025 150
160	430															F21 050 025 160 D040
170	430															F21 050 025 170 D030
180	430															F21 050 025 180 D020
190	430															F21 050 025 190 D010
200	430															F21 050 025 200
225	480															F21 050 025 225 D025
250	480															F21 050 025 250
275	530															F21 050 025 275 D025
300	530															F21 050 025 300
325	580															F21 050 025 325 D025
350	580															F21 050 025 350
375	630															F21 050 025 375 D025
400	630															F21 050 025 400
425	680															F21 050 025 425 D025
450	680															F21 050 025 450
475	730															F21 050 025 475 D025
500	730															F21 050 025 500
525	780															F21 050 025 525 D025
550	780															F21 050 025 550
575	830															F21 050 025 575 D025
600	830															F21 050 025 600
625	880															F21 050 025 625 D025
650	880															F21 050 025 650
675	930															F21 050 025 675 D025
700	930															F21 050 025 700
800	1030															F21 050 025 800
900	1130															F21 050 025 900
1000	1230															F21 050 025 1000

EL2 - Einbaulänge     ØK - Kolbendurchmesser     ØR - Rohrdurchmesser     ØS - Stangendurchmesser     U - Kolbenstangenüberstand
H - Höhe Ölanschluss     M - Anschlussabstand bodenseitig     Y - Anschlussabstand stangenseitig     Ød - Durchmesser Anbauelement innen
D/D1 - Durchmesser Anbauelement außen     T - Einbaulänge Anbauelement     t1 - Gehäusebreite     t2 - Gehäusebreite bodenseitig
B - Lagerbreite     G - Anschlussgewinde

Die blau markierten Zylinder sind nach Euler Fall 2 mit Sicherheitsfaktor 3,5 knicksicher.

Anwendungsgebiet/ Einsatzbereich

Unsere Hydraulikzylinder sind vielseitig einsetzbar, typische Anwendungen sind:

Agrartechnik: z.B. Landmaschinen, Frontlader
Forsttechnik: z.B. Holzspalter, Holzgreifer
Industrietechnik: z.B. Werkzeugmaschinen, Pressen
Hebetechnik: z.B. Hebebühnen, Hubtische
Baumaschinentechnik: z.B. Bagger
Fahrzeugbau: z.B. Abschleppfahrzeuge
Kommunaltechnik: z.B. Schneepflüge
Eigenkonstruktionen für verschiedenste Anforderungen. Fragen Sie uns!

Weitere technische Angaben

Betriebsmittel: Hydrauliköl auf Mineralölbasis
Anschlüsse: Rohrgewinde nach DIN ISO 228-1
Dichtungssystem geeignet für mineralische Hydrauliköle

Bestandteile unserer doppelwirkenden Hydrozylinder (Material)

Kolbenstange (Stahl 20MnV6) - Die Kolbenstangen sind bei Bedarf auch mit einer Nickel-Chrom-Beschichtung erhältlich.
Zylinderrohr (E355)
Befestigungselemente (S355)
Anschlussgewinde (C15)
Zylinderboden (S355J2G3)
Kolbenstangenführung (Grauguss EN-GJL-250)
Stangendichtung (Polyurethan)
Abstreifer (Polyurethan)
Kolben (Stahl 1.0715 / 11.SMn30)
Kolbendichtung
Stützringe (Polyester Elastomer)
Führungsringe (POM)
Dichtteil (NBR 75° Shore A)

Passende Verschraubungen

alle geraden Einschraub- und Schwenkverschraubungen G3/8"

Bitte kontaktieren Sie uns. Über unser Online-Angebot hinaus können wir Ihnen maßgeschneiderte Lösungen je
nach Bedarf anbieten, von der Einzelanfertigung bis hin zur Serie.

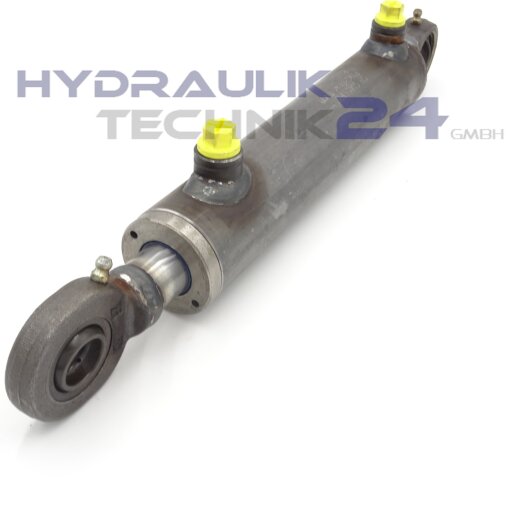

Hinweis zum Bild: Auf dem Foto ist exemplarisch ein Zylinder unserer Standardzylinder-Baureihe abgebildet.
