Hydraulikzylinder doppeltwirkend 40/20 ohne Befestigung - Hub wählbar von 50 bis 1000mm
Technische Daten
Kolbendurchmesser: 40mm
Stangendurchmesser: 20mm
Hub: wählbar von 50 bis 1000mm
Einbaulänge: von 180 bis 1130mm
Druckkraft kN/200bar: 24,66 (entspricht ca. 2,51t)
Zugkraft kN/200bar: 18,49 (entspricht ca. 1,89t)
Max. Nenndruck pN: 250bar
Qualitativ hochwertiger Hydraulikzylinder - in Deutschland hergestellt
Seit Jahrzehnten haben sich unsere Zylinder hunderttausendfach bei verschiedensten Anwendungen bewährt und stehen daher für absolute Zuverlässigkeit und Langlebigkeit.
Der Zylinder besitzt zur einfachen Fixierung von Befestigungselementen stangen- und bodenseitig eine Aufnahmebohrung für Spannstifte.
Das Material der Kolbenstange 20MnV6 bietet Vorteile beim Schweißen gegenüber dem ansonsten oft verwendeten C45. Die Stange ist zudem mit einer Schweißfase ausgestattet.
|
Hydraulikzylinder dw ohne Befestigung - Baureihe 40/20
|
|
mm
|
Zoll
|
Artikelnummer
|
|
Hub
|
Einbaulänge
|
ØK
|
ØR
|
ØS
|
U
|
H
|
M
|
Y
|
G
|
|
50
|
180
|
40
|
50
|
20
|
22
|
16
|
23
|
40
|
G1/4"
|
F00 040 020 050 |
|
60
|
230
|
F00 040 020 060 D040 |
|
70
|
230
|
F00 040 020 070 D030 |
|
80
|
230
|
F00 040 020 080 D020 |
|
90
|
230
|
F00 040 020 090 D010 |
|
100
|
230
|
F00 040 020 100 |
|
110
|
280
|
F00 040 020 110 D040 |
|
120
|
280
|
F00 040 020 120 D030 |
|
130
|
280
|
F00 040 020 130 D020 |
|
140
|
280
|
F00 040 020 140 D010 |
|
150
|
280
|
F00 040 020 150 |
|
160
|
330
|
F00 040 020 160 D040 |
|
170
|
330
|
F00 040 020 170 D030 |
|
180
|
330
|
F00 040 020 180 D020 |
|
190
|
330
|
F00 040 020 190 D010 |
|
200
|
330
|
F00 040 020 200 |
|
225
|
380
|
F00 040 020 225 D025 |
|
250
|
380
|
F00 040 020 250 |
|
275
|
430
|
F00 040 020 275 D025 |
|
300
|
430
|
F00 040 020 300 |
|
325
|
480
|
F00 040 020 325 D025 |
|
350
|
480
|
F00 040 020 350 |
|
375
|
530
|
F00 040 020 375 D025 |
|
400
|
530
|
F00 040 020 400 |
|
425
|
580
|
F00 040 020 425 D025 |
|
450
|
580
|
F00 040 020 450 |
|
475
|
630
|
F00 040 020 475 D025 |
|
500
|
630
|
F00 040 020 500 |
|
525
|
680
|
F00 040 020 525 D025 |
|
550
|
680
|
F00 040 020 550 |
|
575
|
730
|
F00 040 020 575 D025 |
|
600
|
730
|
F00 040 020 600 |
|
625
|
780
|
F00 040 020 625 D025 |
|
650
|
780
|
F00 040 020 650 |
|
675
|
830
|
F00 040 020 675 D025 |
|
700
|
830
|
F00 040 020 700 |
|
800
|
930
|
F00 040 020 800 |
|
900
|
1030
|
F00 040 020 900 |
|
1000
|
1130
|
F00 040 020 1000 |
ØK - Kolbendurchmesser ØR - Rohrdurchmesser ØS - Stangendurchmesser U - Kolbenstangenüberstand
H - Höhe Ölanschluss M - Anschlussabstand bodenseitig Y - Anschlussabstand stangenseitig G - Anschlussgewinde
Die gelb markierten Zylinder sind nach Euler Fall 1 mit Sicherheitsfaktor 3,5 knicksicher.
Anwendungsgebiet/ Einsatzbereich
Unsere Hydraulikzylinder sind vielseitig einsetzbar, typische Anwendungen sind:
Agrartechnik: z.B. Landmaschinen, Frontlader
Forsttechnik: z.B. Holzspalter, Holzgreifer
Industrietechnik: z.B. Werkzeugmaschinen, Pressen
Hebetechnik: z.B. Hebebühnen, Hubtische
Baumaschinentechnik: z.B. Bagger
Fahrzeugbau: z.B. Abschleppfahrzeuge
Kommunaltechnik: z.B. Schneepflüge
Eigenkonstruktionen für verschiedenste Anforderungen. Fragen Sie uns!
Weitere technische Angaben
Betriebsmittel: Hydrauliköl auf Mineralölbasis
Anschlüsse: Rohrgewinde nach DIN ISO 228-1
Dichtungssystem geeignet für mineralische Hydrauliköle
Bestandteile unserer doppelwirkenden Hydrozylinder (Material)
Kolbenstange (Stahl 20MnV6) - Die Kolbenstangen sind bei Bedarf auch mit einer Nickel-Chrom-Beschichtung erhältlich.
Zylinderrohr (E355)
Befestigungselemente (S355)
Anschlussgewinde (C15)
Zylinderboden (S355J2G3)
Kolbenstangenführung (Grauguss EN-GJL-250)
Stangendichtung (Polyurethan)
Abstreifer (Polyurethan)
Kolben (Stahl 1.0715 / 11.SMn30)
Kolbendichtung
Stützringe (Polyester Elastomer)
Führungsringe (POM)
Dichtteil (NBR 75° Shore A)
Passende Verschraubungen
alle geraden Einschraub- und Schwenkverschraubungen G1/4"
Bitte kontaktieren Sie uns. Über unser Online-Angebot hinaus können wir Ihnen maßgeschneiderte Lösungen je
nach Bedarf anbieten, von der Einzelanfertigung bis hin zur Serie.

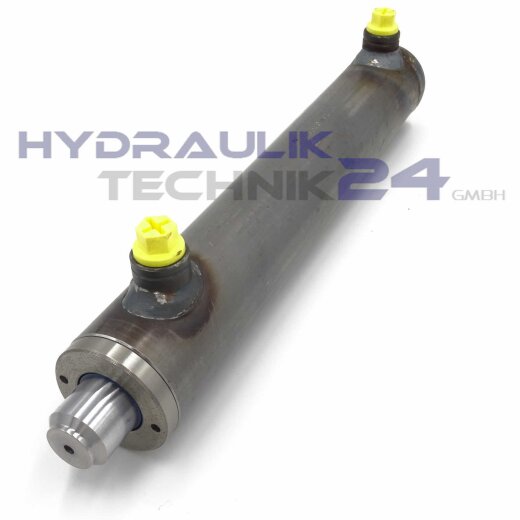

Hinweis zum Bild: Auf dem Foto ist exemplarisch ein Zylinder unserer Standardzylinder-Baureihe abgebildet.
