Hydraulikzylinder doppeltwirkend 35/20 mit Gabeln - Hub wählbar von 60 bis 1500mm
Technische Daten
Kolbendurchmesser: 35mm
Stangendurchmesser: 20mm
Hub: wählbar von 60 bis 1500mm
Einbaulänge: von 310 bis 1710mm
Druckkraft kN/200bar: 18,88 (entspricht ca. 1,92t)
Zugkraft kN/200bar: 12,71 (entspricht ca. 1,30t)
Max. Nenndruck pN: 250bar
Qualitativ hochwertiger Hydraulikzylinder - in Deutschland hergestellt
Seit Jahrzehnten haben sich unsere Zylinder hunderttausendfach bei verschiedensten Anwendungen bewährt und stehen daher für absolute Zuverlässigkeit und Langlebigkeit.
|
Hydraulikzylinder dw mit Gabeln - Baureihe 35/20
|
|
mm
|
Zoll
|
Artikelnummer
|
|
Hub
|
EL4
|
ØK
|
ØR
|
ØS
|
U
|
H
|
M
|
Y
|
Ød
|
T
|
L
|
LN
|
B
|
BN
|
F
|
G
|
|
60
|
310
|
35
|
45
|
20
|
22
|
16
|
23
|
40
|
20
|
40
|
60
|
51
|
40
|
20
|
8x45°
|
G1/4"
|
F19 035 020 060 D040 |
|
70
|
310
|
F19 035 020 070 D030 |
|
80
|
310
|
F19 035 020 080 D020 |
|
90
|
310
|
F19 035 020 090 D010 |
|
100
|
310
|
F19 035 020 100 |
|
110
|
360
|
F19 035 020 110 D040 |
|
120
|
360
|
F19 035 020 120 D030 |
|
130
|
360
|
F19 035 020 130 D020 |
|
140
|
360
|
F19 035 020 140 D010 |
|
150
|
360
|
F19 035 020 150 |
|
160
|
410
|
F19 035 020 160 D040 |
|
170
|
410
|
F19 035 020 170 D030 |
|
180
|
410
|
F19 035 020 180 D020 |
|
190
|
410
|
F19 035 020 190 D010 |
|
200
|
410
|
F19 035 020 200 |
|
225
|
460
|
F19 035 020 225 D025 |
|
250
|
460
|
F19 035 020 250 |
|
275
|
510
|
F19 035 020 275 D025 |
|
300
|
510
|
F19 035 020 300 |
|
325
|
560
|
F19 035 020 325 D025 |
|
350
|
560
|
F19 035 020 350 |
|
375
|
610
|
F19 035 020 375 D025 |
|
400
|
610
|
F19 035 020 400 |
|
425
|
660
|
F19 035 020 425 D025 |
|
450
|
660
|
F19 035 020 450 |
|
475
|
710
|
F19 035 020 475 D025 |
|
500
|
710
|
F19 035 020 500 |
|
525
|
760
|
F19 035 020 525 D025 |
|
550
|
760
|
F19 035 020 550 |
|
575
|
810
|
F19 035 020 575 D025 |
|
600
|
810
|
F19 035 020 600 |
|
625
|
860
|
F19 035 020 625 D025 |
|
650
|
860
|
F19 035 020 650 |
|
675
|
910
|
F19 035 020 675 D025 |
|
700
|
910
|
F19 035 020 700 |
|
800
|
1010
|
F19 035 020 800 |
|
900
|
1110
|
F19 035 020 900 |
|
1000
|
1210
|
F19 035 020 1000 |
|
1100
|
1310
|
F19 035 020 1100 |
|
1500
|
1710
|
F19 035 020 1500 |
EL4 - Einbaulänge ØK - Kolbendurchmesser ØR - Rohrdurchmesser ØS - Stangendurchmesser U - Kolbenstangenüberstand
H - Höhe Ölanschluss M - Anschlussabstand bodenseitig Y - Anschlussabstand stangenseitig Ød - Durchmesser Anbauelement innen
T - Einbaulänge Anbauelement L - Länge Anbauelement LN - Nut-Tiefe B - Breite BN - Nut-Breite F - Fase G - Anschlussgewinde
Die blau markierten Zylinder sind nach Euler Fall 2 mit Sicherheitsfaktor 3,5 knicksicher.
Anwendungsgebiet/ Einsatzbereich
Unsere Hydraulikzylinder sind vielseitig einsetzbar, typische Anwendungen sind:
Agrartechnik: z.B. Landmaschinen, Frontlader
Forsttechnik: z.B. Holzspalter, Holzgreifer
Industrietechnik: z.B. Werkzeugmaschinen, Pressen
Hebetechnik: z.B. Hebebühnen, Hubtische
Baumaschinentechnik: z.B. Bagger
Fahrzeugbau: z.B. Abschleppfahrzeuge
Kommunaltechnik: z.B. Schneepflüge
Eigenkonstruktionen für verschiedenste Anforderungen. Fragen Sie uns!
Weitere technische Angaben
Betriebsmittel: Hydrauliköl auf Mineralölbasis
Anschlüsse: Rohrgewinde nach DIN ISO 228-1
Dichtungssystem geeignet für mineralische Hydrauliköle
Bestandteile unserer doppelwirkenden Hydrozylinder (Material)
Kolbenstange (Stahl 20MnV6) - Die Kolbenstangen sind bei Bedarf auch mit einer Nickel-Chrom-Beschichtung erhältlich.
Zylinderrohr (E355)
Befestigungselemente (S355)
Anschlussgewinde (C15)
Zylinderboden (S355J2G3)
Kolbenstangenführung (Grauguss EN-GJL-250)
Stangendichtung (Polyurethan)
Abstreifer (Polyurethan)
Kolben (Stahl 1.0715 / 11.SMn30)
Kolbendichtung
Stützringe (Polyester Elastomer)
Führungsringe (POM)
Dichtteil (NBR 75° Shore A)
Passende Verschraubungen
alle geraden Einschraub- und Schwenkverschraubungen G1/4"
Bitte kontaktieren Sie uns. Über unser Online-Angebot hinaus können wir Ihnen maßgeschneiderte Lösungen je
nach Bedarf anbieten, von der Einzelanfertigung bis hin zur Serie.

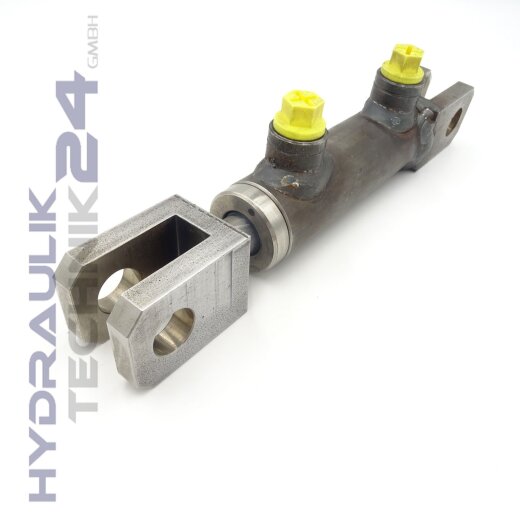

Hinweis zum Bild: Auf dem Foto ist exemplarisch ein Zylinder unserer Standardzylinder-Baureihe abgebildet.
