Hydraulikzylinder doppeltwirkend 25/16 - 250mm Hub mit Gelenkaugen

Artikelnummer: F21 025 016 250

Kategorie: 25/16

Hub

80,52 €

inkl. 16% USt. , zzgl. Versand

Lieferzeit: 2 - 3 Werktage

Stk



Hydraulikzylinder doppeltwirkend 25/16 mit Gelenkaugen - Hub wählbar von 50 bis 600mm


Technische Daten

Kolbendurchmesser: 25mm
Stangendurchmesser: 16mm
Hub: wählbar von 50 bis 600mm
Einbaulänge: von 206 bis 756mm
Druckkraft kN/200bar: 9,63 (entspricht ca. 0,98t)
Zugkraft kN/200bar: 5,69 (entspricht ca. 0,58t)
Max. Nenndruck pN: 250bar

Qualitativ hochwertiger Hydraulikzylinder - in Deutschland hergestellt


Seit Jahrzehnten haben sich unsere Zylinder hunderttausendfach bei verschiedensten Anwendungen bewährt und stehen daher für absolute Zuverlässigkeit und Langlebigkeit.


Hydraulikzylinder dw mit Gelenkaugen - Baureihe 25/16

mm

Zoll

Artikelnummer

Hub

EL2

ØK

ØR

ØS

U

H

M

Y

Ød

D/D1

T

t1

t2

B

G

50

206

25

35

16

15

16

17

28

16

46

35

11

11

14

G1/4"

 F21 025 016 050

60

236

 F21 025 016 600 D020

70

236

 F21 025 016 070 D010

80

236

 F21 025 016 080

90

256

 F21 025 016 090 D010

100

256

 F21 025 016 100

110

306

 F21 025 016 110 D040

120

306

 F21 025 016 120 D030

130

306

 F21 025 016 130 D020

140

306

 F21 025 016 140 D010

150

306

 F21 025 016 150

160

356

 F21 025 016 160 D040

170

356

 F21 025 016 170 D030

180

356

 F21 025 016 180 D020

190

356

 F21 025 016 190 D010

200

356

 F21 025 016 200

225

406

 F21 025 016 225 D025

250

406

 F21 025 016 250

275

456

 F21 025 016 275 D025

300

456

 F21 025 016 300

325

506

 F21 025 016 325 D025

350

506

 F21 025 016 350

375

556

 F21 025 016 375 D025

400

556

 F21 025 016 400

425

606

 F21 025 016 425 D025

450

606

 F21 025 016 450

475

656

 F21 025 016 475 D025

500

656

 F21 025 016 500

525

706

 F21 025 016 525 D025

550

706

 F21 025 016 550

575

756

 F21 025 016 575 D025

600

756

 F21 025 016 600
EL2 - Einbaulänge     ØK - Kolbendurchmesser     ØR - Rohrdurchmesser     ØS - Stangendurchmesser     U - Kolbenstangenüberstand
H - Höhe Ölanschluss     M - Anschlussabstand bodenseitig     Y - Anschlussabstand stangenseitig     Ød - Durchmesser Anbauelement innen
D/D1 - Durchmesser Anbauelement außen     T - Einbaulänge Anbauelement     t1 - Gehäusebreite     t2 - Gehäusebreite bodenseitig
B - Lagerbreite     G - Anschlussgewinde

Die blau markierten Zylinder sind nach Euler Fall 2 mit Sicherheitsfaktor 3,5 knicksicher.


Anwendungsgebiet/ Einsatzbereich

Unsere Hydraulikzylinder sind vielseitig einsetzbar, typische Anwendungen sind:

Agrartechnik: z.B. Landmaschinen, Frontlader
Forsttechnik: z.B. Holzspalter, Holzgreifer
Industrietechnik: z.B. Werkzeugmaschinen, Pressen
Hebetechnik: z.B. Hebebühnen, Hubtische
Baumaschinentechnik: z.B. Bagger
Fahrzeugbau: z.B. Abschleppfahrzeuge
Kommunaltechnik: z.B. Schneepflüge
Eigenkonstruktionen für verschiedenste Anforderungen. Fragen Sie uns!


Weitere technische Angaben

Betriebsmittel: Hydrauliköl auf Mineralölbasis
Anschlüsse: Rohrgewinde nach DIN ISO 228-1
Dichtungssystem geeignet für mineralische Hydrauliköle


Bestandteile unserer doppelwirkenden Hydrozylinder (Material)

Kolbenstange (Stahl 20MnV6) - Die Kolbenstangen sind bei Bedarf auch mit einer Nickel-Chrom-Beschichtung erhältlich.
Zylinderrohr (E355)
Befestigungselemente (S355)
Anschlussgewinde (C15)
Zylinderboden (S355J2G3)
Kolbenstangenführung (Grauguss EN-GJL-250)
Stangendichtung (Polyurethan)
Abstreifer (Polyurethan)
Kolben (Stahl 1.0715 / 11.SMn30)
Kolbendichtung
Stützringe (Polyester Elastomer)
Führungsringe (POM)
Dichtteil (NBR 75° Shore A)



Passende Verschraubungen

alle geraden Einschraub- und Schwenkverschraubungen G1/4"


Bitte kontaktieren Sie uns. Über unser Online-Angebot hinaus können wir Ihnen maßgeschneiderte Lösungen je
nach Bedarf anbieten, von der Einzelanfertigung bis hin zur Serie.

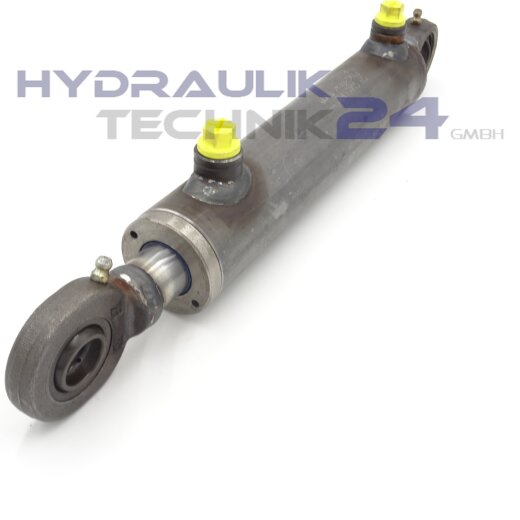

Hinweis zum Bild: Auf dem Foto ist exemplarisch ein Zylinder unserer Standardzylinder-Baureihe abgebildet.


Kolbendurchmesser/Druckkraft: Ø25 - 1,23 Tonnen bei 250 bar
Stangendurchmesser: 16
Zylinderbefestigung: Gelenkaugen
Zylinder-Typ: Doppeltwirkend
