Hydraulikzylinder doppeltwirkend 120/70 ohne Befestigung - Hub wählbar von 175 bis 1500mm
Technische Daten
Kolbendurchmesser: 120mm
Stangendurchmesser: 70mm
Hub: wählbar von 175 bis 1500mm
Einbaulänge: von 390 bis 1690mm
Druckkraft kN/200bar: 221,90 (entspricht ca. 22,62t)
Zugkraft kN/200bar: 146,39 (entspricht ca. 14,92t)
Max. Nenndruck pN: 250bar
Qualitativ hochwertiger Hydraulikzylinder - in Deutschland hergestellt
Seit Jahrzehnten haben sich unsere Zylinder hunderttausendfach bei verschiedensten Anwendungen bewährt und stehen daher für absolute Zuverlässigkeit und Langlebigkeit.
Der Zylinder besitzt zur einfachen Fixierung von Befestigungselementen stangen- und bodenseitig eine Aufnahmebohrung für Spannstifte.
Das Material der Kolbenstange 20MnV6 bietet Vorteile beim Schweißen gegenüber dem ansonsten oft verwendeten C45. Die Stange ist zudem mit einer Schweißfase ausgestattet.
|
Hydraulikzylinder dw ohne Befestigung - Baureihe 120/70
|
|
mm
|
Zoll
|
Artikelnummer
|
|
Hub
|
Einbaulänge
|
ØK
|
ØR
|
ØS
|
U
|
H
|
M
|
Y
|
G
|
|
175
|
390
|
120
|
140
|
70
|
25
|
18
|
33
|
82
|
G1/2"
|
F00 120 070 175 D025 |
|
200
|
390
|
F00 120 070 200 |
|
225
|
440
|
F00 120 070 225 D025 |
|
250
|
440
|
F00 120 070 250 |
|
275
|
490
|
F00 120 070 275 D025 |
|
300
|
490
|
F00 120 070 300 |
|
325
|
540
|
F00 120 070 325 D025 |
|
350
|
540
|
F00 120 070 350 |
|
375
|
590
|
F00 120 070 375 D025 |
|
400
|
590
|
F00 120 070 400 |
|
425
|
640
|
F00 120 070 425 D025 |
|
450
|
640
|
F00 120 070 450 |
|
475
|
690
|
F00 120 070 475 D025 |
|
500
|
690
|
F00 120 070 500 |
|
525
|
740
|
F00 120 070 525 D025 |
|
550
|
740
|
F00 120 070 550 |
|
575
|
790
|
F00 120 070 575 D025 |
|
600
|
790
|
F00 120 070 600 |
|
675
|
890
|
F00 120 070 675 D025 |
|
700
|
890
|
F00 120 070 700 |
|
800
|
990
|
F00 120 070 800 |
|
900
|
1090
|
F00 120 070 900 |
|
1000
|
1190
|
F00 120 070 1000 |
|
1100
|
1290
|
F00 120 070 1100 |
|
1200
|
1390
|
F00 120 070 1200 |
|
1500
|
1690
|
F00 120 070 1500 |
ØK - Kolbendurchmesser ØR - Rohrdurchmesser ØS - Stangendurchmesser U - Kolbenstangenüberstand
H - Höhe Ölanschluss M - Anschlussabstand bodenseitig Y - Anschlussabstand stangenseitig G - Anschlussgewinde
Die gelb markierten Zylinder sind nach Euler Fall 1 mit Sicherheitsfaktor 3,5 knicksicher.
Anwendungsgebiet/ Einsatzbereich
Unsere Hydraulikzylinder sind vielseitig einsetzbar, typische Anwendungen sind:
Agrartechnik: z.B. Landmaschinen, Frontlader
Forsttechnik: z.B. Holzspalter, Holzgreifer
Industrietechnik: z.B. Werkzeugmaschinen, Pressen
Hebetechnik: z.B. Hebebühnen, Hubtische
Baumaschinentechnik: z.B. Bagger
Fahrzeugbau: z.B. Abschleppfahrzeuge
Kommunaltechnik: z.B. Schneepflüge
Eigenkonstruktionen für verschiedenste Anforderungen. Fragen Sie uns!
Weitere technische Angaben
Betriebsmittel: Hydrauliköl auf Mineralölbasis
Anschlüsse: Rohrgewinde nach DIN ISO 228-1
Dichtungssystem geeignet für mineralische Hydrauliköle
Bestandteile unserer doppelwirkenden Hydrozylinder (Material)
Kolbenstange (Stahl 20MnV6) - Die Kolbenstangen sind bei Bedarf auch mit einer Nickel-Chrom-Beschichtung erhältlich.
Zylinderrohr (E355)
Befestigungselemente (S355)
Anschlussgewinde (C15)
Zylinderboden (S355J2G3)
Kolbenstangenführung (Grauguss EN-GJL-250)
Stangendichtung (Polyurethan)
Abstreifer (Polyurethan)
Kolben (Stahl 1.0715 / 11.SMn30)
Kolbendichtung
Stützringe (Polyester Elastomer)
Führungsringe (POM)
Dichtteil (NBR 75° Shore A)
Passende Verschraubungen
alle geraden Einschraub- und Schwenkverschraubungen G1/2"
Bitte kontaktieren Sie uns. Über unser Online-Angebot hinaus können wir Ihnen maßgeschneiderte Lösungen je
nach Bedarf anbieten, von der Einzelanfertigung bis hin zur Serie.

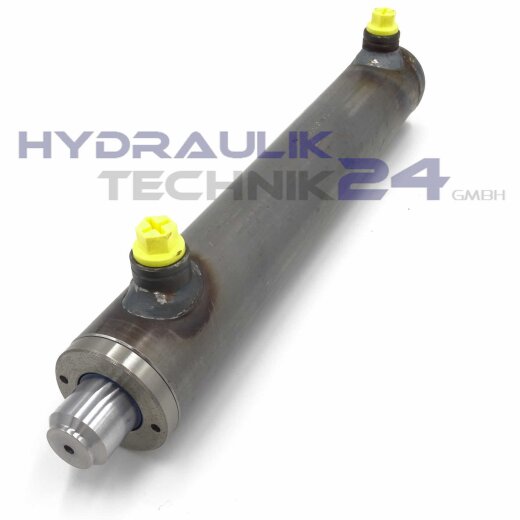

Hinweis zum Bild: Auf dem Foto ist exemplarisch ein Zylinder unserer Standardzylinder-Baureihe abgebildet.
