Hydraulikzylinder doppeltwirkend 100/60 mit Querbuchsen - Hub wählbar von 60 bis 1500mm
Technische Daten
Kolbendurchmesser: 100mm
Stangendurchmesser: 60mm
Hub: wählbar von 60 bis 1500mm
Einbaulänge: von 386 bis 1786mm
Druckkraft kN/200bar: 154,10 (entspricht ca. 15,71t)
Zugkraft kN/200bar: 98,62 (entspricht ca. 10,05t)
Max. Nenndruck pN: 250bar
Qualitativ hochwertiger Hydraulikzylinder - in Deutschland hergestellt
Seit Jahrzehnten haben sich unsere Zylinder hunderttausendfach bei verschiedensten Anwendungen bewährt und stehen daher für absolute Zuverlässigkeit und Langlebigkeit.
|
Hydraulikzylinder dw mit Querbuchsen - Baureihe 100/60
|
|
mm
|
Zoll
|
Artikelnummer
|
|
Hub
|
EL3
|
ØK
|
ØR
|
ØS
|
U
|
H
|
M
|
Y
|
Ød
|
D/D1
|
T
|
t1
|
t2 |
G
|
|
60
|
386
|
100
|
115
|
60
|
25
|
18
|
28
|
82
|
40
|
Ø80
|
38
|
70
|
130
|
G1/2"
|
F02 100 060 060 D040 |
|
70
|
386
|
F02 100 060 070 D030 |
|
80
|
386
|
F02 100 060 080 D020 |
|
90
|
386
|
F02 100 060 090 D010 |
|
100
|
386
|
F02 100 060 100 |
|
110
|
436
|
F02 100 060 110 D040 |
|
120
|
436
|
F02 100 060 120 D030 |
|
130
|
436
|
F02 100 060 130 D020 |
|
140
|
436
|
F02 100 060 140 D010 |
|
150
|
436
|
F02 100 060 150 |
|
160
|
486
|
F02 100 060 160 D040 |
|
170
|
486
|
F02 100 060 170 D030 |
|
180
|
486
|
F02 100 060 180 D020 |
|
190
|
486
|
F02 100 060 190 D010 |
|
200
|
486
|
F02 100 060 200 |
|
225
|
536
|
F02 100 060 225 D025 |
|
250
|
536
|
F02 100 060 250 |
|
275
|
586
|
F02 100 060 275 D025 |
|
300
|
586
|
F02 100 060 300 |
|
325
|
636
|
F02 100 060 325 D025 |
|
350
|
636
|
F02 100 060 350 |
|
375
|
686
|
F02 100 060 375 D025 |
|
400
|
686
|
F02 100 060 400 |
|
425
|
736
|
F02 100 060 425 D025 |
|
450
|
736
|
F02 100 060 450 |
|
475
|
786
|
F02 100 060 475 D025 |
|
500
|
786
|
F02 100 060 500 |
|
525
|
836
|
F02 100 060 525 D025 |
|
550
|
836
|
F02 100 060 550 |
|
575
|
886
|
F02 100 060 575 D025 |
|
600
|
886
|
F02 100 060 600 |
|
625
|
936
|
F02 100 060 625 D025 |
|
650
|
936
|
F02 100 060 650 |
|
675
|
986
|
F02 100 060 675 D025 |
|
700
|
986
|
F02 100 060 700 |
|
800
|
1086
|
F02 100 060 800 |
|
900
|
1186
|
F02 100 060 900 |
|
1000
|
1286
|
F02 100 060 1000 |
|
1100
|
1386
|
F02 100 060 1100 |
|
1200
|
1486
|
F02 100 060 1200 |
|
1500
|
1786
|
F02 100 060 1500 |
EL3 - Einbaulänge ØK - Kolbendurchmesser ØR - Rohrdurchmesser ØS - Stangendurchmesser U - Kolbenstangenüberstand
H - Höhe Ölanschluss M - Anschlussabstand bodenseitig Y - Anschlussabstand stangenseitig Ød - Durchmesser Anbauelement innen
D/D1 - Durchmesser Anbauelement außen T - Einbaulänge Anbauelement t1 - Breite Buchse t2 – Breite Buchse bodenseitig
G – Anschlussgewinde
Die blau markierten Zylinder sind nach Euler Fall 2 mit Sicherheitsfaktor 3,5 knicksicher.
Anwendungsgebiet/ Einsatzbereich
Unsere Hydraulikzylinder sind vielseitig einsetzbar, typische Anwendungen sind:
Agrartechnik: z.B. Landmaschinen, Frontlader
Forsttechnik: z.B. Holzspalter, Holzgreifer
Industrietechnik: z.B. Werkzeugmaschinen, Pressen
Hebetechnik: z.B. Hebebühnen, Hubtische
Baumaschinentechnik: z.B. Bagger
Fahrzeugbau: z.B. Abschleppfahrzeuge
Kommunaltechnik: z.B. Schneepflüge
Eigenkonstruktionen für verschiedenste Anforderungen. Fragen Sie uns!
Weitere technische Angaben
Betriebsmittel: Hydrauliköl auf Mineralölbasis
Anschlüsse: Rohrgewinde nach DIN ISO 228-1
Dichtungssystem geeignet für mineralische Hydrauliköle
Bestandteile unserer doppelwirkenden Hydrozylinder (Material)
Kolbenstange (Stahl 20MnV6) - Die Kolbenstangen sind bei Bedarf auch mit einer Nickel-Chrom-Beschichtung erhältlich.
Zylinderrohr (E355)
Befestigungselemente (S355)
Anschlussgewinde (C15)
Zylinderboden (S355J2G3)
Kolbenstangenführung (Grauguss EN-GJL-250)
Stangendichtung (Polyurethan)
Abstreifer (Polyurethan)
Kolben (Stahl 1.0715 / 11.SMn30)
Kolbendichtung
Stützringe (Polyester Elastomer)
Führungsringe (POM)
Dichtteil (NBR 75° Shore A)
Passende Verschraubungen
alle geraden Einschraub- und Schwenkverschraubungen G1/2"
Bitte kontaktieren Sie uns. Über unser Online-Angebot hinaus können wir Ihnen maßgeschneiderte Lösungen je
nach Bedarf anbieten, von der Einzelanfertigung bis hin zur Serie.

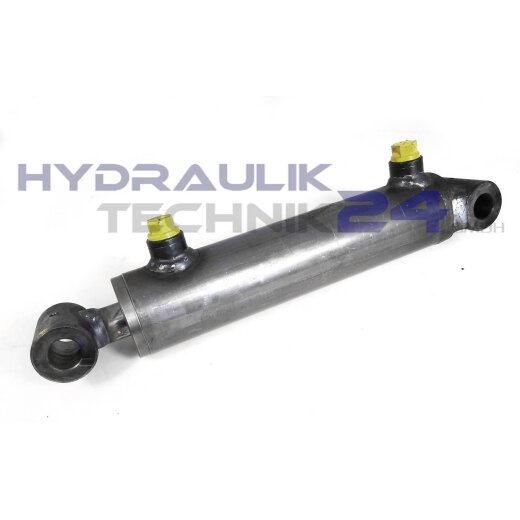

Hinweis zum Bild: Auf dem Foto ist exemplarisch ein Zylinder unserer Standardzylinder-Baureihe abgebildet.
