Hydraulikzylinder doppeltwirkend 100/60 - 200mm Hub mit Querbuchsen

Hydraulikzylinder doppeltwirkend 100/60 - 200mm Hub mit Querbuchsen

Artikelnummer: F02 100 060 200
Kategorie: 100/60

Hub

336,29 €

inkl. 19% USt. , zzgl.

Lieferzeit: 2 - 3 Werktage (Ausland)

Stk

Hydraulikzylinder doppeltwirkend 100/60 mit Querbuchsen - Hub wählbar von 60 bis 1500mm

Technische Daten

Kolbendurchmesser: 100mm
Stangendurchmesser: 60mm
Hub: wählbar von 60 bis 1500mm
Einbaulänge: von 386 bis 1786mm
Druckkraft kN/200bar: 154,10 (entspricht ca. 15,71t)
Zugkraft kN/200bar: 98,62 (entspricht ca. 10,05t)
Max. Nenndruck pN: 250bar

Qualitativ hochwertiger Hydraulikzylinder - in Deutschland hergestellt

Seit Jahrzehnten haben sich unsere Zylinder hunderttausendfach bei verschiedensten Anwendungen bewährt und stehen daher für absolute Zuverlässigkeit und Langlebigkeit.

Hydraulikzylinder dw mit Querbuchsen - Baureihe 100/60
mm														Zoll	Artikelnummer
Hub	EL3	ØK	ØR	ØS	U	H	M	Y	Ød	D/D1	T	t1	t2	G	Artikelnummer
60	386	100	115	60	25	18	28	82	40	Ø80	38	70	130	G1/2"	F02 100 060 060 D040
70	386														F02 100 060 070 D030
80	386														F02 100 060 080 D020
90	386														F02 100 060 090 D010
100	386														F02 100 060 100
110	436														F02 100 060 110 D040
120	436														F02 100 060 120 D030
130	436														F02 100 060 130 D020
140	436														F02 100 060 140 D010
150	436														F02 100 060 150
160	486														F02 100 060 160 D040
170	486														F02 100 060 170 D030
180	486														F02 100 060 180 D020
190	486														F02 100 060 190 D010
200	486														F02 100 060 200
225	536														F02 100 060 225 D025
250	536														F02 100 060 250
275	586														F02 100 060 275 D025
300	586														F02 100 060 300
325	636														F02 100 060 325 D025
350	636														F02 100 060 350
375	686														F02 100 060 375 D025
400	686														F02 100 060 400
425	736														F02 100 060 425 D025
450	736														F02 100 060 450
475	786														F02 100 060 475 D025
500	786														F02 100 060 500
525	836														F02 100 060 525 D025
550	836														F02 100 060 550
575	886														F02 100 060 575 D025
600	886														F02 100 060 600
625	936														F02 100 060 625 D025
650	936														F02 100 060 650
675	986														F02 100 060 675 D025
700	986														F02 100 060 700
800	1086														F02 100 060 800
900	1186														F02 100 060 900
1000	1286														F02 100 060 1000
1100	1386														F02 100 060 1100
1200	1486														F02 100 060 1200
1500	1786														F02 100 060 1500

EL3 - Einbaulänge     ØK - Kolbendurchmesser     ØR - Rohrdurchmesser     ØS - Stangendurchmesser     U - Kolbenstangenüberstand
H - Höhe Ölanschluss     M - Anschlussabstand bodenseitig     Y - Anschlussabstand stangenseitig     Ød - Durchmesser Anbauelement innen
D/D1 - Durchmesser Anbauelement außen     T - Einbaulänge Anbauelement     t1 - Breite Buchse     t2 – Breite Buchse bodenseitig
G – Anschlussgewinde

Die blau markierten Zylinder sind nach Euler Fall 2 mit Sicherheitsfaktor 3,5 knicksicher.

Anwendungsgebiet/ Einsatzbereich

Unsere Hydraulikzylinder sind vielseitig einsetzbar, typische Anwendungen sind:

Agrartechnik: z.B. Landmaschinen, Frontlader
Forsttechnik: z.B. Holzspalter, Holzgreifer
Industrietechnik: z.B. Werkzeugmaschinen, Pressen
Hebetechnik: z.B. Hebebühnen, Hubtische
Baumaschinentechnik: z.B. Bagger
Fahrzeugbau: z.B. Abschleppfahrzeuge
Kommunaltechnik: z.B. Schneepflüge
Eigenkonstruktionen für verschiedenste Anforderungen. Fragen Sie uns!

Weitere technische Angaben

Betriebsmittel: Hydrauliköl auf Mineralölbasis
Anschlüsse: Rohrgewinde nach DIN ISO 228-1
Dichtungssystem geeignet für mineralische Hydrauliköle

Bestandteile unserer doppelwirkenden Hydrozylinder (Material)

Kolbenstange (Stahl 20MnV6) - Die Kolbenstangen sind bei Bedarf auch mit einer Nickel-Chrom-Beschichtung erhältlich.
Zylinderrohr (E355)
Befestigungselemente (S355)
Anschlussgewinde (C15)
Zylinderboden (S355J2G3)
Kolbenstangenführung (Grauguss EN-GJL-250)
Stangendichtung (Polyurethan)
Abstreifer (Polyurethan)
Kolben (Stahl 1.0715 / 11.SMn30)
Kolbendichtung
Stützringe (Polyester Elastomer)
Führungsringe (POM)
Dichtteil (NBR 75° Shore A)

Passende Verschraubungen

alle geraden Einschraub- und Schwenkverschraubungen G1/2"

Bitte kontaktieren Sie uns. Über unser Online-Angebot hinaus können wir Ihnen maßgeschneiderte Lösungen je
nach Bedarf anbieten, von der Einzelanfertigung bis hin zur Serie.

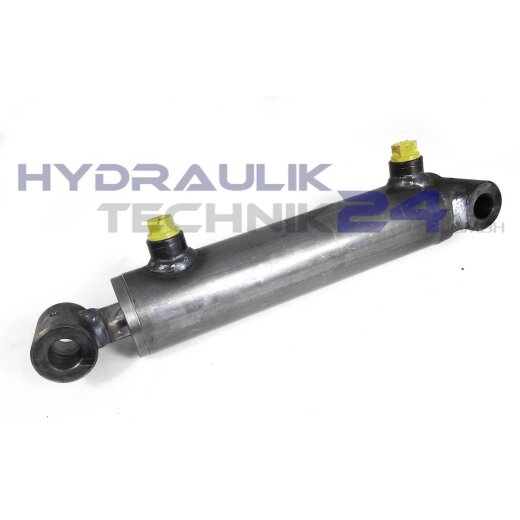

Hinweis zum Bild: Auf dem Foto ist exemplarisch ein Zylinder unserer Standardzylinder-Baureihe abgebildet.
