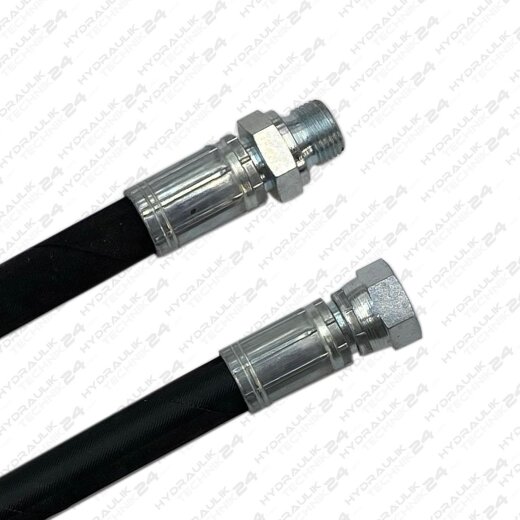

Hydraulikschlauch NW 19/2 in Industriequalität.
1 Ende mit Überwurfmutter G 3/4" gerade Ausführung;
1 Ende mit Aussengewinde G 3/4" BSP
Anschlüsse: BSP Dichtkegel 60°, Gewinde G 3/4" ( Steigung 14 Gänge/Zoll)
Schlüsselweite: 32 mm
Größe: NW 19/2 (Außendurchmesser ca. 29,3 mm)
Dieser Schlauch ist 2-lagig (Stahldrahtgeflecht höchster Festigkeit)
Technische Daten des Schlauches:
max. Betriebsdruck: 215 bar (bei 4-facher Sicherheit)
Platzdruck: 850 bar
kleinster Biegeradius: 240 mm
Uneingeschränkt geeignet für folgende Medien:
Hydraulikflüssigkeiten auf Mineralölbasis
Hydraulikflüssigkeiten - Glykol-Wasser
Hydraulikflüssigkeiten - Bio-Öle (natürliche u. synth. Ester)
Hydraulikflüssigkeiten - Wasser-Öl-Emulsion
Heizöl, Dieselkraftstoff, Glykol, Glysantin, Glyzerin, Paraffin, Paraffinöle, Petroleum,
Wasser, demineralisiert, kalt, Wasser, destiliert
und noch viele andere Flüssigkeiten, welche Sie im Bedarfsfall bitte anfragen wollen.
Temperaturbereich: von -40°C bis +100°C (kurzfristig +120°C)
Normbezeichnung: 2SN 19/2 DIN EN 853
Eine Schlauchleitung ist oft ein sicherheitsrelevantes Bauteil und kann bei falscher Auslegung, bzw. Anwendung, tödliche Folgen haben. Bitte nachfolgende Informationen aufmerksam durchlesen und bei Zweifel mit uns Rücksprache halten.
Wir fertigen (ab Lager) Hydraulikschläuche 2- lagig bis DN40 und 4- lagig bis DN32 in jeder Länge, mit allen handelsüblichen Nippeln. Egal ob Millimeter, Zoll (BSP) JIC, flachdichtend, etc.
Wer mit der Schieblehre nachmessen will:
Gewindestutzen aussen: ø 26,4 mm
Mutter innen gemessen: ø 24,1 mm
Je nach Gewindequalität können sich die Durchmesser leicht ändern.
Gewindesteigung:
14 Gewindegänge auf 1 Zoll = 25,4mm Gewindelänge, oder umgerechnet 1,81 mm Abstand von
Gewindegang zu Gewindegang. Wer keine Gewindelehre hat, der zählt 6 Gewindegänge (Abstände)
diese müssen einen Gesamtabstand von ca. 10,86 mm haben. (So kann man sich einfach helfen)
Artikelnummer: ***512 192 3/4***
Wichtige Information: Aufgrund der kundenspezifischen Fertigung unserer Hydraulikschläuche gemäß Ihren individuellen Maßvorgaben und Wünschen besteht keine Möglichkeit zur Rückgabe, Umtausch oder Widerruf.
