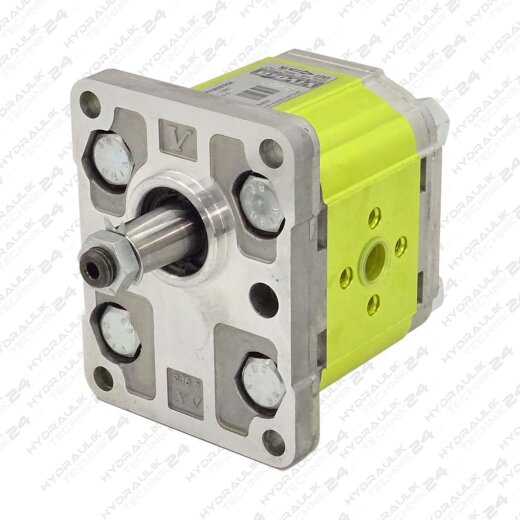

Hydraulikpumpe 4,2 ccm/U – Baugröße 2 – konische Welle 1:8 – rechtsdrehend

Diese Hydraulikpumpe ist ein Qualitätsprodukt der italienischen Marke Vivoil – präzise gefertigt, langlebig und zuverlässig für den professionellen Einsatz.

Technische Daten:

Medium: Hydrauliköl auf Mineralölbasis
Einpass: Ø 36,5 mm
Fördervolumen: 4,2 ccm/U
Betriebsdruck: 260 Bar
Minimale Drehzahl: 700 U/min
Maximale Drehzahl: 3500 U/min
Einsatztemperatur: -15 °C bis +80 °C
Gewicht: 2,2 kg
Material: Gehäuse, Frontflansch und Deckel aus Aluminium

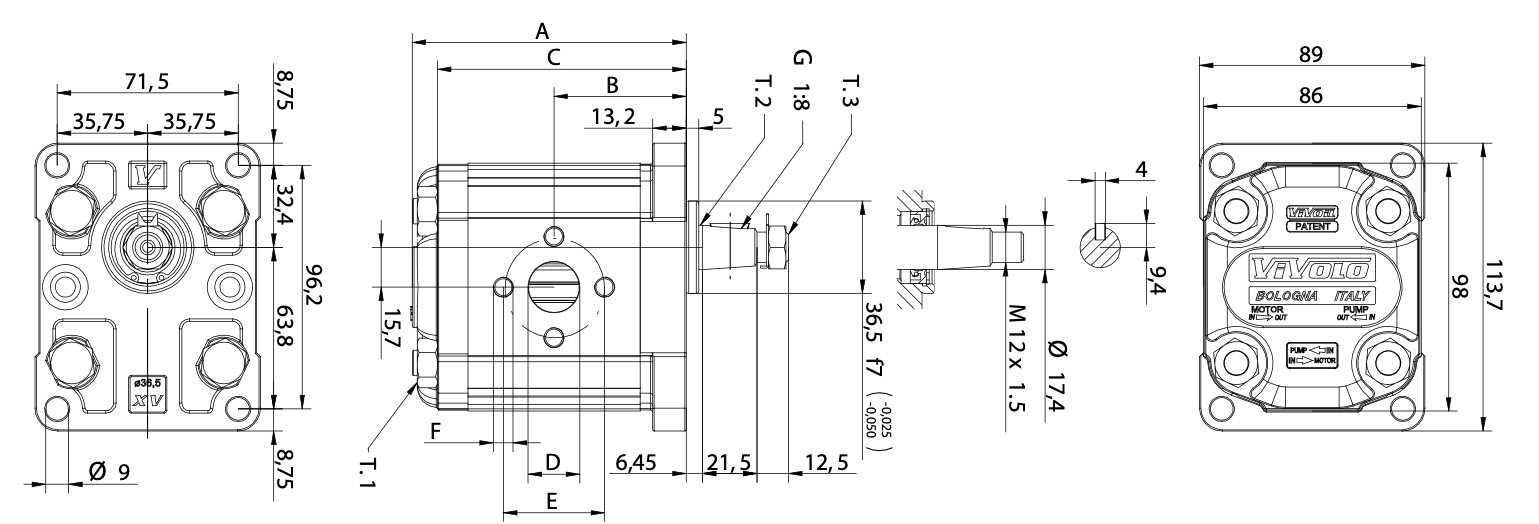

Angaben zum Maßblatt:

A: 87,2 mm
B: 41,7 mm
C: 77,2 mm
Befestigungslochbild: 96,2 x 71,5 mm
Ölanschlüsse:
Saugseite: D: 13,5 mm – E: 30 mm – Gewinde: M6
Druckseite: D: 13,5 mm – E: 30 mm – Gewinde: M6

T.1: Anzugsdrehmoment Gehäuseschrauben (4 x M10) = 54 bis 58,9 Nm
T.2: Max. zulässiges Wellendrehmoment: 233,2 Nm
T.3: Anzugsdrehmoment der Mutter auf der Antriebswelle: 40 Nm

Hinweis: Bei Riemen- oder Kettenantrieb ist ein Vorsatzlager zwingend erforderlich.

Empfohlene Flansche:
Saugseite: Lochkreis 30 mm – Innengewinde G1/2″ – 892 104 330 000
Druckseite: Lochkreis 30 mm – Innengewinde G3/8″ – 892 103 330 000 oder G1/2″ – 892 104 330 000

Ersatzteile anzeigen

Verfügbare Ersatzteile:

Antriebswelle – D 028-300-11650
Enddeckel – 535 200 EDE 000
Frontflansch – D 028-070-03000
Dichtsatz komplett – 535 200 EDI 000
Wellendichtring Standard – 535 200 ESI 000
Wellendichtring Viton – D 028-020-01650

Empfohlene Leitungsgrößen anzeigen

Saugleitung

Saugschlauch 16 mm – 7 VDSP 16
Nippel 16 mm – 7 GT 1216 MS
Gelenkbolzenschelle – 7 SSB 23 ES

Alternativ:

Saugschlauch 19 mm – 7 R4-19
Nippel 19 mm – 7 GT 1219 MS
Gelenkbolzenschelle – 7 SSB 29 ES

Nippel muss im Winkelflansch mit Teflon eingedichtet werden

Teflonband – 7 DB 121 Var-1

Druckleitung

10L Schlauch NW8/2 oder 12L Schlauch NW10/2
Einschraubverschraubung 10LR 3/8″ – 803 010 103 R11 oder 1/2″ – 803 010 104 R11
Einschraubverschraubung 12LR 3/8″ – 803 012 103 R11 oder 1/2″ – 803 012 104 R11
