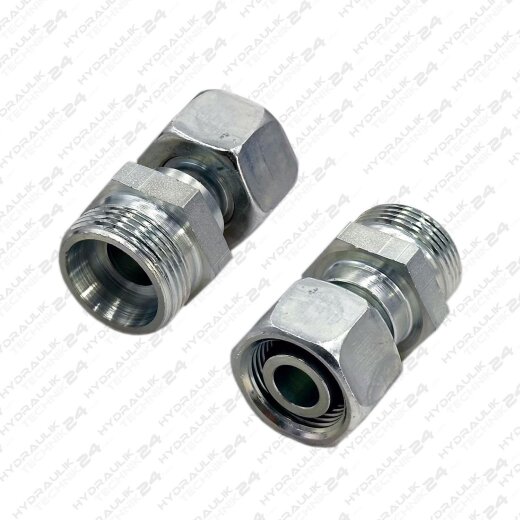

Hydraulik Gerader Reduzieranschluss mit 24°-Dichtkegel und O-Ring , m

Gerader Reduzieranschluss mit 24°- Dichtkegel und O-Ring metrisch

Beschreibung:

Gerader Reduzieranschluss in allen Ausführungen Leichte Ausführung & Schwere Ausführung

Gewinde 1 ist mit Überwurfmutter

Gewinde 2 ist mit Außengewinde

Technische Daten:

Leitungsdurchmesser: nach Auswahl Gewindegröße: Siehe Auswahl (passend für Mutter und Schneidring nach DIN 2353) 

Abmessungen:

für Hydraulikleitungsrohre Aussendurchmesser nach Auswahl

Artikelnummer	in mm
Artikelnummer	Gewinde 1	Gewinde 2	Betriebsdruck	A	B	M1	M2
880 06L 06L	6L	6L	315	6	6	12 x 1,5	12 x 1,5
880 06L 08L	6L	8L	315	6	8	12 x 1,5	14 x 1,5
880 06L 08S	6L	8S	315	6	8	12 x 1,5	16 x 1,5
880 06L 10S	6L	10S	315	6	10	12 x 1,5	18 x 1,5
880 06S 08L	6S	8L	315	6	8	14 x 1,5	14 x 1,5
880 06S 08S	6S	8S	500	6	8	14 x 1,5	16 x 1,5
880 08L 08L	8L	8L	315	8	8	14 x 1,5	14 x 1,5
880 08L 010L	8L	10L	315	8	10	14 x 1,5	16 x 1,5
880 08L 10S	8L	10S	315	8	10	14 x 1,5	18 x 1,5
880 08L 12S	8L	12S	315	8	12	14 x 1,5	20 x 1,5
880 08S 06L	8S	6L	315	8	6	16 x 1,5	12 x 1,5
880 08S 08L	8S	8L	315	8	8	16 x 1,5	14 x 1,5
880 08S 08S	8S	8S	550	8	8	16 x 1,5	16 x 1,5
880 08S 10S	8S	10S	500	8	10	16 x 1,5	18 x 1,5
880 08S 16S	8S	16S	400	8	16	16 x 1,5	24 x 1,5
880 10L 10L	10L	10L	315	10	10	16 x 1,5	16 x 1,5
880 10L 12L	10L	12L	315	10	12	16 x 1,5	18 x 1,5
880 10L 15L	10L	15L	315	10	15	16 x 1,5	22 x 1,5
880 10L 12S	10L	12S	315	10	12	16 x 1,5	20 x 1,5
880 10L 14S	10L	14S	315	10	14	16 x 1,5	22 x 1,5
880 10L 16S	10L	16S	315	10	16	16 x 1,5	24 x 1,5
880 10S 08L	10S	8L	315	10	8	18 x 1,5	14 x 1,5
880 10S 10L	10S	10L	315	10	10	18 x 1,5	16 x 1,5
880 10S 12L	10S	12L	315	10	12	18 x 1,5	18 x 1,5
880 10S 15L	10S	15L	315	10	15	18 x 1,5	22 x 1,5
880 10S 10S	10S	10S	500	10	10	18 x 1,5	18 x 1,5
880 10S 12S	10S	12S	450	10	12	18 x 1,5	20 x 1,5
880 10S 14S	10S	14S	450	10	14	18 x 1,5	22 x 1,5
880 10S 16S	10S	16S	350	10	16	18 x 1,5	24 x 2,5
880 12L 12L	12L	12L	315	12	12	18 x 1,5	18 x 1,5
880 12L 15L	12L	15L	315	12	15	18 x 1,5	22 x 1,5
880 12L 12S	12L	12S	315	12	12	18 x 1,5	20 x 1,5
880 12L 14S	12L	14S	315	12	14	18 x 1,5	22 x 1,5
880 12L 16S	12L	16S	315	12	16	18 x 1,5	24 x 1,5
880 12S 10L	12S	10L	315	12	10	20 x 1,5	16 x 1,5
880 12S 12L	12S	12L	315	12	12	20 x 1,5	18 x 1,5
880 12S 15L	12S	15L	315	12	15	20 x 1,5	22 x 1,5
880 12S 12S	12S	12S	450	12	12	20 x 1,5	20 x 1,5
880 12S 14S	12S	14S	450	12	14	20 x 1,5	22 x 1,5
880 12S 16S	12S	16S	350	12	16	20 x 1,5	24 x 1,5
880 14S 12L	14S	12L	315	14	12	22 x 1,5	18 x 1,5
880 14S 15L	14S	15L	315	14	15	22 x 1,5	22 x 1,5
880 14S 14S	14S	14S	450	14	14	22 x 1,5	22 x 1,5
880 14S 16S	14S	16S	350	14	16	22 x 1,5	24 x 1,5
880 15L 15L	15L	15L	315	15	15	22 x 1,5	22 x 1,5
880 15L 18L	15L	18L	315	15	18	22 x 1,5	26 x 1,5
880 15L 16S	15L	16S	315	15	16	22 x 1,5	24 x 1,5
880 15L 20S	15L	20S	315	15	20	22 x 1,5	30 x 2
880 16S 15L	16S	15L	315	16	15	24 x 1,5	22 x 1,5
880 16S 18L	16S	18L	315	16	18	24 x 1,5	26 x 1,5
880 16S 22L	16S	22L	315	16	22	24 x 1,5	30 x 2
880 16S 16S	16S	16S	350	16	16	24 x 1,5	24 x 1,5
880 16S 20S	16S	20S	400	16	20	24 x 1,5	30 x 2
880 16S 25S	16S	25S	400	16	25	24 x 1,5	36 x 2
880 18L 18L	18L	18L	315	18	18	26 x 1,5	26 x 1,5
880 18L 22L	18L	22L	160	18	22	26 x 1,5	30 x 2
880 18L 20S	18L	20S	315	18	20	26 x 1,5	30 x 2
880 18L 25S	18L	25S	315	18	25	26 x 1,5	36 x 2
880 20S 18L	20S	18L	315	20	18	30 x 2	26 x 1,5
880 20S 22L	20S	22L	250	20	22	30 x 2	30 x 2
880 20S 28L	20S	28L	160	20	28	30 x 2	36 x 2
880 20S 20S	20S	20S	350	20	20	30 x 2	30 x 2
880 20S 25S	20S	25S	350	20	25	30 x 2	36 x 2
880 20S 30S	20S	30S	350	20	30	30 x 2	42 x 2
880 22L 22L	22L	22L	160	22	22	30 x 2	30 x 2
880 22L 28L	22L	28L	160	22	28	30 x 2	36 x 2
880 22L 25S	22L	25S	250	22	25	30 x 2	36 x 2
880 22L 30S	22L	30S	160	22	30	30 x 2	42 x 2
880 22L 38S	22L	38S	160	22	38	30 x 2	52 x 2
880 25S 22L	25S	22L	250	25	22	36 x 2	30 x 2
880 25S 28L	25S	28L	160	25	28	36 x 2	36 x 2
880 25S 35L	25S	35L	160	25	35	36 x 2	45 x 2
880 25S 25S	25S	25S	350	25	25	36 x 2	36 x 2
880 25S 30S	25S	30S	350	25	30	36 x 2	42 x 2
880 28L 28L	28L	28L	160	28	28	36 x 2	36 x 2
880 28L 35L	28L	35L	160	28	35	36 x 2	45 x 2
880 28L 42L	28L	42L	160	28	42	36 x 2	52 x 2
880 28L 30S	28L	30S	160	28	30	36 x 2	42 x 2
880 28L 38S	28L	38S	160	28	38	36 x 2	52 x 2
880 30S 28L	30S	28L	160	30	28	42 x 2	36 x 2
880 30S 35L	30S	35L	160	30	35	42 x 2	45 x 2
880 30S 42L	30S	42L	160	30	42	42 x 2	52 x 2
880 30S 30S	30S	30S	350	30	30	42 x 2	45 x 2
880 30S 38S	30S	38S	315	30	38	42 x 2	52 x 2
880 35L 35L	35L	35L	160	35	35	45 x 2	45 x 2
880 35L 42L	35L	42L	160	35	42	45 x 2	52 x 2
880 35L 38S	35L	38S	160	35	38	45 x 2	52 x 2
880 38S 35L	38S	35L	160	38	35	52 x 2	45 x 2
880 38S 42L	38S	42L	160	38	42	52 x 2	52 x 2
880 38S 38S	38S	38S	280	38	38	52 x 2	52 x 2
880 42L 42L	42L	42L	160	42	42	52 x 2	52 x 2
