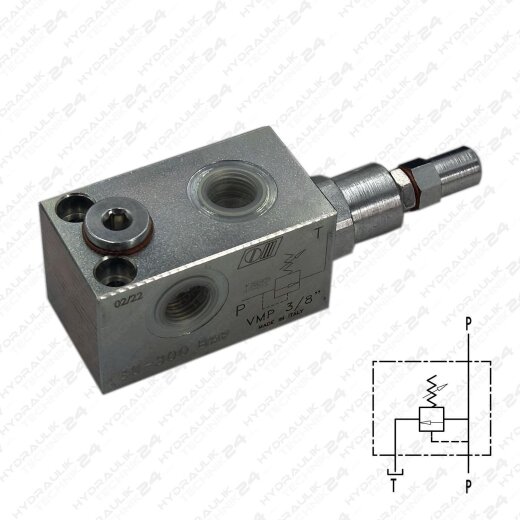

Hydraulik Druckbegrenzungsventil 3/8" | 10-50 bar mit Hutmutter

Artikelnummer: 53C V012 06A
HAN: Nicht zutreffend
Kategorie: Druckbegrenzungsventil

Anschlussgewinde
Einstellbereich
Einstellung

32,98 €

inkl. 19% USt. , zzgl.

Lieferzeit: 2 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Bewertungen
Frage zum Artikel

Das Druckbegrenzungsventil, auch unter den Bezeichnungen Maximaldruckventil oder Sicherheitsventil bekannt, erfüllt eine essenzielle Rolle in Anlagen. Seine Hauptaufgabe besteht darin, den Druck innerhalb des Systems zu regulieren und so die Integrität der Komponenten sowie der Leitungen vor Belastungen jenseits des maximalen Anlagendrucks zu schützen.

Sobald der vordefinierte Druckniveau erreicht wird, tritt das zuvor geschlossene Ventil in Funktion und leitet den überschüssigen Volumenstrom effizient vom Anschluss P zum Anschluss T, welcher mit dem Tank verbunden ist. Dieser Mechanismus garantiert eine präzise Druckkontrolle innerhalb der Anlage.

Das im vorliegenden Datenblatt beschriebene Druckbegrenzungsventil zeichnet sich durch einen Kegelsitz aus. Die Vorzüge dieser Konstruktionsweise liegen in ihrer herausragenden Dichtheit und der raschen Ansprechgeschwindigkeit. Direkt gesteuerte Druckbegrenzungsventile operieren in Abhängigkeit vom Volumenstrom. Aufgrund dieser Bauart erfolgt die Öffnung dieser Ventile zwar nicht exakt punktgenau im Hinblick auf den eingestellten Druck, dennoch garantieren sie eine präzise und effektive Druckregelung.

Technische Daten:

Material Stahl verzinkt

mit Manometeranschluss

max. 350 bar

Artikelnummer	Anschlussgewinde	Einstellung durch	Einstellbereich	max. Durchfluss	L (mm)	L1 (mm)	L2 (mm)	L3 (mm)	L4 (mm)	H (mm)	S (mm)
53C V012 06A	G 3/8"	Hutmutter	10-50*	45 l/min	72	134	15	26	49,5	40	40
53C V012 06C	G 3/8"	Hutmutter	10-180	45 l/min	72	134	15	26	49,5	40	40
53C V012 06D	G 3/8"	Hutmutter	50-250	45 l/min	72	134	15	26	49,5	40	40
53C V012 06E	G 3/8"	Hutmutter	80-300	45 l/min	72	134	15	26	49,5	40	40
53C V012 06AHR	G 3/8"	Handrad	10-50*	45 l/min	72	150	15	26	49,5	40	40
53C V012 06CHR	G 3/8"	Handrad	10-180	45 l/min	72	150	15	26	49,5	40	40
53C V012 06DHR	G 3/8"	Handrad	50-250	45 l/min	72	150	15	26	49,5	40	40
53C V012 06EHR	G 3/8"	Handrad	80-300	45 l/min	72	150	15	26	49,5	40	40
53C V012 08A	G 1/2"	Hutmutter	10-50*	70 l/min	77	139	17,5	29,5	54	45	45
53C V012 08C	G 1/2"	Hutmutter	10-180	70 l/min	77	139	17,5	29,5	54	45	45
53C V012 08D	G 1/2"	Hutmutter	50-250	70 l/min	77	139	17,5	29,5	54	45	45
53C V012 08E	G 1/2"	Hutmutter	80-300	70 l/min	77	139	17,5	29,5	54	45	45
53C V012 08AHR	G 1/2"	Handrad	10-50*	70 l/min	77	160	17,5	29,5	54	45	45
53C V012 08CHR	G 1/2"	Handrad	10-180	70 l/min	77	160	17,5	29,5	54	45	45
53C V012 08DHR	G 1/2"	Handrad	50-250	70 l/min	77	160	17,5	29,5	54	45	45
53C V012 08EHR	G 1/2"	Handrad	80-300	70 l/min	77	160	17,5	29,5	54	45	45
53C V012 12A	G 3/4"	Hutmutter	10-50*	90 l/min	92	154	17,5	35	68	50	50
53C V012 12C	G 3/4"	Hutmutter	10-180	90 l/min	92	154	17,5	35	68	50	50
53C V012 12D	G 3/4"	Hutmutter	50-250	90 l/min	92	154	17,5	35	68	50	50
53C V012 12E	G 3/4"	Hutmutter	80-300	90 l/min	92	154	17,5	35	68	50	50
53C V012 12AHR	G 3/4"	Handrad	10-50*	90 l/min	92	170	17,5	35	68	50	50
53C V012 12CHR	G 3/4"	Handrad	10-180	90 l/min	92	170	17,5	35	68	50	50
53C V012 12DHR	G 3/4"	Handrad	50-250	90 l/min	92	170	17,5	35	68	50	50
53C V012 12EHR	G 3/4"	Handrad	80-300	90 l/min	92	170	17,5	35	68	50	50
*Für die Einstellung weniger als 70 Bar: max.Durchfluss = 12 l / min
