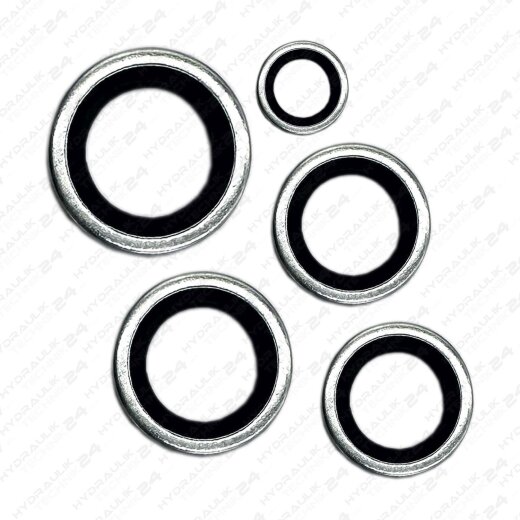

Hydraulik-Dichtring M20 mit Elastomereinlage (selbstzentrierend) Metrisch

Hydraulik-Dichtring M20 mit Elastomereinlage (selbstzentrierend) Metrisch

Artikelnummer: 7 DR M20 HD
HAN: Nicht zutreffend
Kategorie: Dichtungen

für Gewinde

1,17 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
10	1,05 €*
50	0,87 €*

Lieferzeit: 2 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Bewertungen
Frage zum Artikel

Dichtring für Hydraulikverschraubungen

Werkstoff: Stahl mit NBR - Einlage

Betriebsdruck: 400 bar - bei Einsenkung: 1000 bar Betriebstemperatur: -20°C bis +80°C

Abmessungen: siehe Tabelle

Vorteile: nach Aufstecken auf das Gewinde wird der Dichtring durch die Haltelippe festgehalten. (Fällt nicht ab). Dichtwirkung unabhängig vom Anzugsdrehmoment Weitestgehend unempfindlich gegen zu starkes Anziehung einer Verschraubung. Kann mehrfach verwendet werden, im Gegensatz zu einem Kupferring.

Artikelnummer	in mm
Artikelnummer	Gewinde	D1	D2	s	Temperaturbereich	Betriebsdruck
7 DR M5 HD	M5	5,7	9	1	-30° bis max. + 100°	400 bar
7 DR M6 HD	M6	6,7	11	1	-30° bis max. + 100°	400 bar
7 DR M8 HD	M8	8,7	14	1	-30° bis max. + 100°	400 bar
7 DR M10 HD	M10	10,4	15,9	2	-30° bis max. + 100°	400 bar
7 DR M12 HD	M12	12,7	18	1,5	-30° bis max. + 100°	400 bar
7 DR M14 HD	M14	14,7	22	1,5	-30° bis max. + 100°	400 bar
7 DR M16 HD	M16	16,7	24	1,5	-30° bis max. + 100°	400 bar
7 DR M18 HD	M18	18,7	26	1,5	-30° bis max. + 100°	400 bar
7 DR M20 HD	M20	20,7	28	1,5	-30° bis max. + 100°	400 bar
7 DR M22 HD	M22	22,7	30	2	-30° bis max. + 100°	400 bar
7 DR M24 HD	M24	24,7	32	2	-30° bis max. + 100°	400 bar
7 DR M26 HD	M26	27,1	34,9	2,5	-30° bis max. + 100°	400 bar
7 DR M27 HD	M27	27,1	34,9	2,5	-30° bis max. + 100°	400 bar
7 DR M30 HD	M30	31	39	2	-30° bis max. + 100°	400 bar
7 DR M33 HD	M33	33,9	42,8	2,5	-30° bis max. + 100°	400 bar
7 DR M42 HD	M42	42,9	52,4	2,5	-30° bis max. + 100°	400 bar
7 DR M48 HD	M48	48,4	59,6	2,5	-30° bis max. + 100°	400 bar
