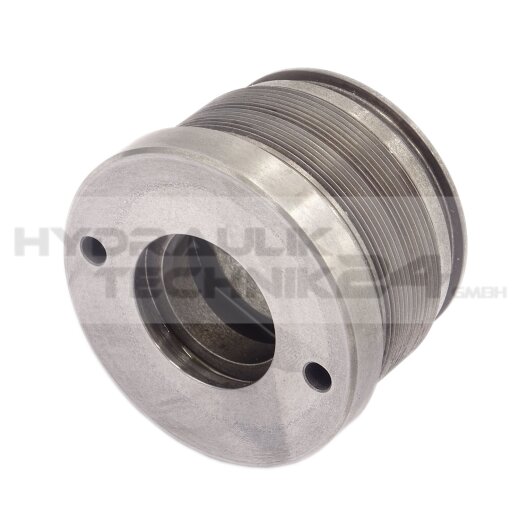

Führungsbuchse 32/20 Standard mit Dichtungen, 25,53 €

Führungsbuchse mit/ohne Dichtung - Größe wählbar von 25/16 bis 140/75

Technische Daten

Größen: Variabel Wählbar

Qualitativ hochwertiger Führungsbuchen - in Deutschland hergestellt

Die Führungsbuchsen können mit oder ohne Dichtung von uns bezogen werden.
Unsere Führungsbuchsen werden gefertigt aus GraugussEN-GJL-250

Artikelnummer	ø F (mm)	ø K (mm)	ø A (mm)	L (mm)	U (mm)	G (mm)	Dichtsatz
9 SCH F2516	16	25	35	28	8	M28x1,5	9 SCH DSF2516
9 SCH F3220	20	32	42	40	8	M36x1,5	9 SCH DSF3220
9 SCH F3520	20	35	45	40	8	M39x1,5	9 SCH DSF3520
9 SCH F4020	20	40	50	40	8	M44x1,5	9 SCH DSF4020
9 SCH F4025	25	40	50	40	8	M44x1,5	9 SCH DSF4025
9 SCH F4030	30	40	50	40	8	M44x1,5	9 SCH DSF4030
9 SCH F5025	25	50	60	43	8	M54x1,5	9 SCH DSF5025
9 SCH F5030	30	50	60	43	8	M54x1,5	9 SCH DSF5030
9 SCH F5035	35	50	60	43	8	M54x1,5	9 SCH DSF5035
9 SCH F6025	25	60	70	50	10	M64x1,5	9 SCH DSF6025
9 SCH F6030	30	60	70	50	10	M64x1,5	9 SCH DSF6030
9 SCH F6035	35	60	70	50	10	M64x1,5	9 SCH DSF6035
9 SCH F7025	25	70	80	50	10	M74x1,5	9 SCH DSF7025
9 SCH F7030	30	70	80	50	10	M74x1,5	9 SCH DSF7030
9 SCH F8035	35	80	92	60	10	M85x2	9 SCH DSF8035
9 SCH F8040	40	80	92	60	10	M85x2	9 SCH DSF8040
9 SCH F8045	45	80	92	60	10	M85x2	9 SCH DSF8045
9 SCH F8050	50	80	92	60	10	M85x2	9 SCH DSF8050
9 SCH F9040	40	90	105	60	10	M95x2	9 SCH DSF9040
9 SCH F9060	60	90	105	60	10	M95x2	9 SCH DSF9050
9 SCH F10050	50	100	115	82	12	M105x2	9 SCH DSF10050
9 SCH F10060	60	100	115	82	12	M105x2	9 SCH DSF 10060
9 SCH F12070	70	120	140	82	12	M125x2	9 SCH DSF12070
9 SCH F14075	75	140	160	92	12	M145x2	9 SCH DSF14075

ØA - Außendurchmesser ØK - Rohr innen Durchmesser / Kolben durchmesser ØF - Führungsdurchmesser innen
G - Gewinde U - Überstand L - Führungseinbaulänge

Anwendungsgebiet/ Einsatzbereich

Unsere Führungsbuchsen sind in unseren Standard-Zylinder einsetzbar
Eigenkonstruktionen für verschiedenste Anforderungen. Fragen Sie uns!

Bestandteile unserer Führungsbuchsen (Material)

Kolbenstangenführung (Grauguss EN-GJL-250)
Stangendichtung (Polyurethan)
Abstreifer (Polyurethan)

Bitte kontaktieren Sie uns. Über unser Online-Angebot hinaus können wir Ihnen maßgeschneiderte Lösungen je
nach Bedarf anbieten, von der Einzelanfertigung bis hin zur Serie.
