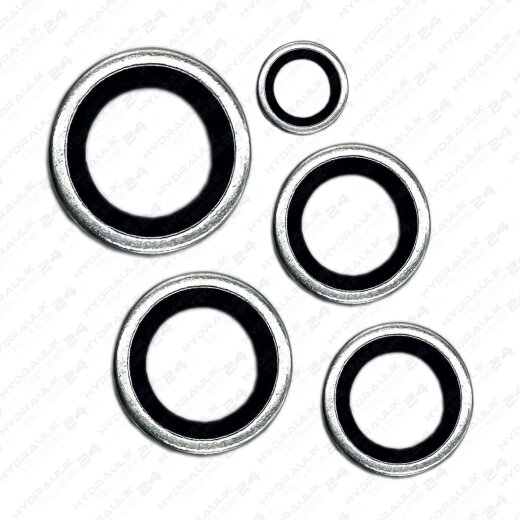

Dichtring für Hydraulikverschraubungen

Artikelnummer: 7 DR 114 HD-5
Kategorie: Dichtungen

Werkstoff: Stahl mit NBR - Einlage

Betriebsdruck: 400 bar - bei Einsenkung: 1000 bar Betriebstemperatur: -20°C bis +80°C

Abmessungen: siehe Tabelle

Vorteile: nach Aufstecken auf das Gewinde wird der Dichtring durch die Haltelippe festgehalten. (Fällt nicht ab). Dichtwirkung unabhängig vom Anzugsdrehmoment Weitestgehend unempfindlich gegen zu starkes Anziehung einer Verschraubung. Kann mehrfach verwendet werden, im Gegensatz zu einem Kupferring.

Artikelnummer	in mm
Artikelnummer	Gewinde	D1	D2	s	Temperaturbereich	Betriebsdruck
7 DR 18 HD	1/8"	10,4	15,9	2	-30° bis max. + 100°	400 bar
7 DR 14 HD	1/4"	13,7	20,6	2	-30° bis max. + 100°	400 bar
7 DR 38 HD	3/8"	17,3	23,8	2	-30° bis max. + 100°	400 bar
7 DR 12 HD	1/2"	21,5	28,6	2	-30° bis max. + 100°	400 bar
7 DR 34 HD	3/4"	27,1	34,9	2,5	-30° bis max. + 100°	400 bar
7 DR 10 HD	1"	33,9	42,8	2,5	-30° bis max. + 100°	400 bar
7 DR 114 HD	1 1/4"	42,9	52,4	2,5	-30° bis max. + 100°	400 bar
7 DR 112 HD	1 1/2"	48,4	58,6	2,5	-30° bis max. + 100°	400 bar
7 DR 20 HD	2"	60,6	73	2,5	-30° bis max. + 100°	400 bar
