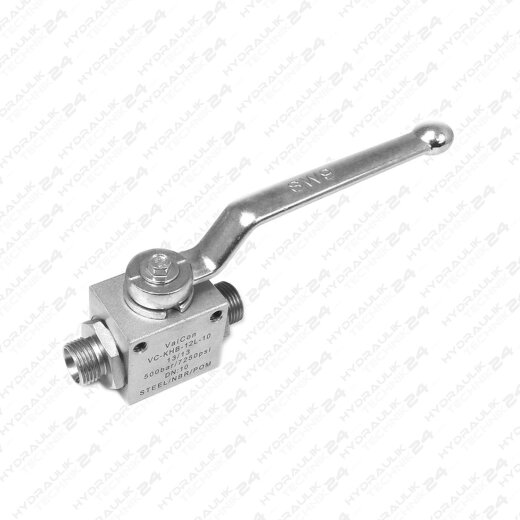

Kugelhahn Blockkugelhahn verzinkt Standard ? Metrisch
- 2/2 Hochdruck ? Blockkugelhahn
- Vielseitige Befestigungsmöglichkeiten mittels durchgängigen Befestigungsbohrungen (5mm) mit Gewinde.
- Anwenderfreundliche Bedienung durch ergonomisch geformtem Handgriff.
- Präzise Betätigung mittels optional justierter Schaltwelle.
- Ausschluss eines ungewollten Betätigens durch integrierte Verriegelungsvorrichtung.
- Völlige Wartungsfreiheit mittels schwimmender, in den Kugeldichtungen gelagerter Kugel.
- Absolute Dichtigkeit, auch bei Niederdruck und Vakuum, durch eine eigenelastische Vorspannung.
- Hohe Korrosionsbeständigkeit mittels hochwertiger, verzinkter Oberfläche (Chrom 6 frei).
Achtung: Die angegebenen Betriebsdrücke sind für den Blockkugelhahn bestimmt. Beachten Sie auf welchen Betriebsdruck Ihre Leitung ausgelegt ist. (meistens wesentlich geringer).
Bei den Blockkugelhahnen AG ? AG von 8L bis 12S und 15L bis 20S werden Hahnen verwendet, mit fest integrierten Anschlußnippeln. Bei allen anderen Hahnen verwenden wir Hahnen mit Innengewinde und liefern die entsprechenden Einschraubnippel lose mit.
Die Hahnen 4LL bis 12LL haben keine Befestigungsbohrungen und lose Einschraubnippel mit kegeligem Gewinde.
Der max. Betriebsdruck der Hahnen entnehmen Sie bitte folgender Tabelle:
| Größe |
BAR |
|
Größe |
BAR |
|
|
|
|
|
| 4 LL (M 8x1) |
100 |
|
14 S (M 22x1,5) |
400 |
| 6 LL (M 10x1) |
100 |
|
15 L (M 22x1,5) |
400 |
| 8 LL (M 12x1) |
100 |
|
16 S (M 24x1,5) |
400 |
| 10 LL (M 14x1) |
100 |
|
18 L (M 26x1,5) |
400 |
| 12 LL (M 16x1) |
100 |
|
20 S (M 30x2) |
400 |
| 6L (M 12x1,5) |
500 |
|
20 S (M 30x2) |
315 |
| 6 S (M 14x1,5) |
500 |
|
25 S (M 36x2) |
315 |
| 8 L (M 14x1,5) |
500 |
|
28 L (M 36x2) |
315 |
| 8 S (M 16x1,5) |
500 |
|
30 S (M 42x2) |
315 |
| 10 L (M 16x1,5) |
500 |
|
35 L (M 45x2) |
315 |
| 10 S (M 18x1,5) |
500 |
|
38 S (M 52x2) |
315 |
| 12 L (M 18x1,5) |
500 |
|
42 L (M 52x2) |
315 |
| 12 S (M 20x1,5) |
500 |
|
|
|
