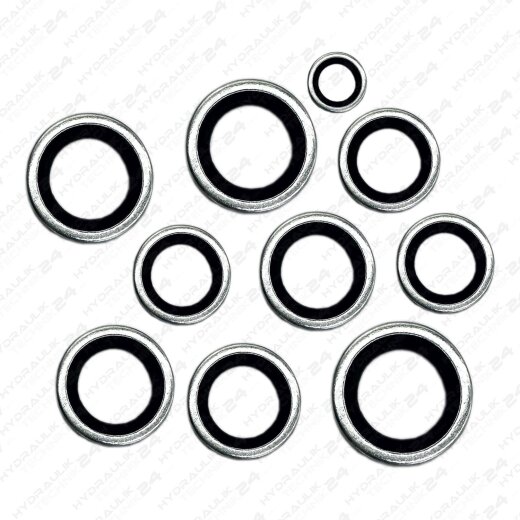

Dichtring für Hydraulikverschraubungen
Werkstoff: Stahl mit NBR - Einlage
Betriebsdruck: 400 bar - bei Einsenkung: 1000 bar Betriebstemperatur: -20°C bis +80°C
Abmessungen: siehe Tabelle
Vorteile: nach Aufstecken auf das Gewinde wird der Dichtring durch die Haltelippe festgehalten. (Fällt nicht ab). Dichtwirkung unabhängig vom Anzugsdrehmoment Weitestgehend unempfindlich gegen zu starkes Anziehung einer Verschraubung. Kann mehrfach verwendet werden, im Gegensatz zu einem Kupferring.
|
Artikelnummer
|
in mm |
| Gewinde |
D1 |
D2 |
s |
Temperaturbereich |
Betriebsdruck |
| 7 DR 18 HD |
1/8" |
10,4 |
15,9 |
2 |
-30° bis max. + 100° |
400 bar |
| 7 DR 14 HD |
1/4" |
13,7 |
20,6 |
2 |
-30° bis max. + 100° |
400 bar |
| 7 DR 38 HD |
3/8" |
17,3 |
23,8 |
2 |
-30° bis max. + 100° |
400 bar |
| 7 DR 12 HD |
1/2" |
21,5 |
28,6 |
2 |
-30° bis max. + 100° |
400 bar |
| 7 DR 34 HD |
3/4" |
27,1 |
34,9 |
2,5 |
-30° bis max. + 100° |
400 bar |
| 7 DR 10 HD |
1" |
33,9 |
42,8 |
2,5 |
-30° bis max. + 100° |
400 bar |
| 7 DR 114 HD |
1 1/4" |
42,9 |
52,4 |
2,5 |
-30° bis max. + 100° |
400 bar |
| 7 DR 112 HD |
1 1/2" |
48,4 |
58,6 |
2,5 |
-30° bis max. + 100° |
400 bar |
| 7 DR 20 HD |
2" |
60,6 |
73 |
2,5 |
-30° bis max. + 100° |
400 bar |
Artikelnummer: ***7 DRXXX***
Angaben zur Produktsicherheit
Herstellerinformationen:
Hyrdrauliktechnik24 GmbH
Furth 1A
Baden-Württemberg
Horgenzell, Deutschland, 88263
info@hydrauliktechnik24.de
https://Hydrauliktechnik24.de
| Produkteigenschaft |
Wert |
| Versandgewicht: |
0,02 kg
|
| Artikelgewicht: |
0,02 kg
|
